Temat Konkursu - StuG IIIG (StuH)

[Jarek Gurgul]

StuG jaki jest, każdy widzi...
Ale nie każdy wie, że pojazd w wersji G zachowując ogólną bryłę, przez ponad dwa lata produkcji przechodził wiele większych i mniejszych modyfikacji.

Poniżej wyliczone zostaną wszystkie najważniejsze z nich, zilustrowane, o ile to będzie możliwe, zdjęciami.

Uzbrojenie podstawowe
- armata 7,5 cm StuK 40 L/48 (StuG)
http://svsm.org/albums/StuGIII/IMGP2874.jpg
http://www.andreaslarka.net/ps531026/53102647.jpg
http://www.andreaslarka.net/ps531026/53102648.jpg
http://www.andreaslarka.net/ps531045/2006_53104536.jpg
http://www.andreaslarka.net/ps531058/2007_53105809.jpg
- haubica 10,5 StuH 42 L/28 (StuH)
http://image63.webshots.com/463/5/4/7/2 ... nPV_fs.jpg

Osłona jarzma armaty
- skrzynia spawana z płyt pancernych (30-50 mm)
http://www.andreaslarka.net/ps531011/2007_53101127.jpg
- skrzynia spawana z płyt pancernych (30-50 mm) z dodatkowym km-em MG 34/42 (od czerwca 1944)
http://data3.primeportal.net/tanks/erik ... _of_39.jpg
- odlewana osłona (80 mm) Topfblende/'Saukopf' - 'świński łeb/ryj' (od listopada 1943)
http://www.andreaslarka.net/ps531034/53103404mt.jpg
http://www.andreaslarka.net/ps531034/53103405mt.jpg

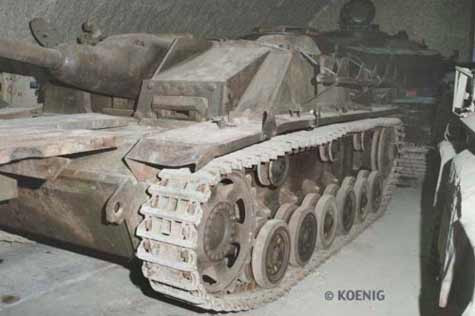

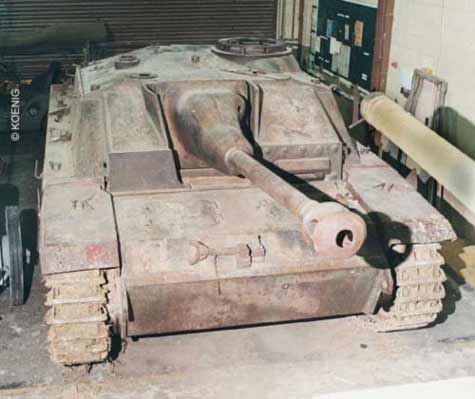

- odlewana osłona (80 mm) Topfblende/'Saukopf' - 'świński łeb/ryj' z dodatkowym km-em MG 34/42 (od września 1944)
http://jagdtiger.de/GermanVeh/StGIII-13.jpg
http://jagdtiger.de/GermanVeh/StGIII-14.jpg
http://data.primeportal.net/tanks/bjorn ... tz40_3.jpg
http://data.primeportal.net/tanks/bjorn ... tz40_2.jpg
http://www.achtungpanzer.com/gallery/images/stugp_2.jpg
http://www.achtungpanzer.com/gallery/images/stugp_4.jpg
http://armor.kiev.ua/Tanks/WWII/StugIII ... hoto_6.jpg

Karabin na dachu nadbudówki MG 34 (MG 42)
- obsługiwany z zewnątrz przez ładowniczego, bez osłony (pierwsze pojazdy)
- obsługiwany z zewnątrz przez ładowniczego, z uchylną osłoną pancerną
http://www.andreaslarka.net/ps531016/531016bf06.jpg
http://www.andreaslarka.net/ps531016/53101606.jpg
http://svsm.org/albums/stug/PA220060.jpg
https://panzerfaust.sslpowered.com/plan ... %20033.jpg
https://panzerfaust.sslpowered.com/plan ... %20171.jpg
- zdalnie kierowany z wewnątrz (Rundumsfeuer) (późne pojazdy) - na zdjęciu jedynie podstawa pod km
http://www.andreaslarka.net/ps531042/2007_53104221.jpg
http://armor.kiev.ua/Tanks/WWII/StugIII ... etch_8.gif

Właz ładowniczego na dachu
- wczesny, otwierany tył-przód
http://www.andreaslarka.net/ps531026/53102617.jpg
- późny otwierany na boki
http://www.andreaslarka.net/ps531042/2007_53104221.jpg

Granatnik Nahverteidigungswaffe 90 mm NbK 39
- bez granatnika (wczesne, średnie wersje)

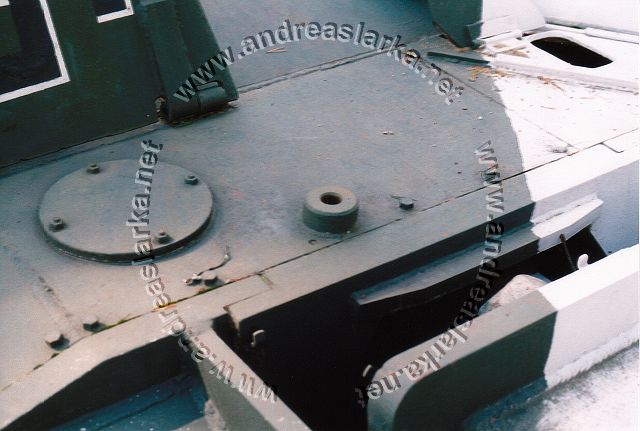

- z zainstalowanym granatnikiem (późne wersje) - na zdjęciach otwór pod granatnik zaślepiony
http://www.andreaslarka.net/ps531059/53105921.jpg
http://www.andreaslarka.net/ps531045/2006_53104545.jpg

Wieżyczka dowódcy
- 'wczesna' obrotowa (grudzień 1942-październik 1943 i ponownie od października 1944)
- 'późna' stała (nieruchoma)
- od października 1943 wprowadzono dodatkowe dopancerzenie wieżyczki dowódcy
http://www.andreaslarka.net/ps531042/2007_53104214.jpg
http://www.andreaslarka.net/ps531045/53104543.jpg
http://www.andreaslarka.net/ps531034/53103447mt.jpg

Wentylator elektryczny
- na dachu nadbudówki (pojazdy początkowej serii)
- na tylnej, pionowej płycie nadbudówki (pozostałe serie produkcyjne - od stycznia 1943)
http://www.andreaslarka.net/ps531034/53103431mt.jpg
http://www.andreaslarka.net/ps531045/53104507.jpg
http://www.andreaslarka.net/ps531019/53101920.jpg
http://www.andreaslarka.net/ps531019/53101921.jpg

Kształt przodu nadbudówki
- na pierwszych egzemplarzach krótka, prawie pionowa płyta pancerna na lewo od kierowcy oraz pozioma szczelina obserwacyjna
- później płyta dłuższa, bardziej ukośna, zamiast szczeliny obserwacyjnej port pistoletowy
http://svsm.org/albums/stug/PA220055.jpg
http://svsm.org/albums/StuGIII/IMGP2863.jpg
http://svsm.org/albums/StuGIII/IMGP2868.jpg
http://www.andreaslarka.net/ps531018/2007_53101820.jpg

Koła napędzające
- wczesne, z kołpakiem
http://www.andreaslarka.net/ps531039/pw53103916.jpg
- późne, bez kołpaka, z odkrytą dokręcaną pokrywą łożyska
http://www.andreaslarka.net/ps531042/2007_53104213.jpg
http://www.andreaslarka.net/ps531014/20 ... 101407.jpg
http://image50.webshots.com/550/6/88/52 ... GOl_fs.jpg
http://www.andreaslarka.net/ps531034/53103422mt.jpg
http://www.andreaslarka.net/ps531006/53100617.jpg
(niektóre źródła określają, że 'późne' to po prostu 'wczesne' wersje z niezamontowanym kołpakiem)

Kółka/rolki podtrzymujące
- wczesne z bandażem gumowym
http://www.andreaslarka.net/ps531030/2007_53103022.jpg
http://www.andreaslarka.net/ps531026/53102630.jpg

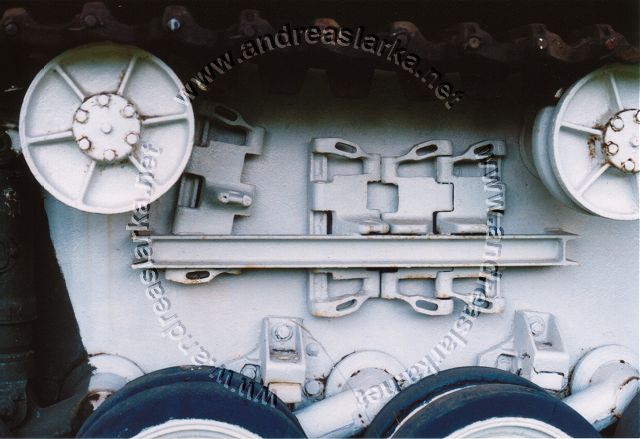

- późne całkowicie metalowe z żeberkami, bez otworów ulgowych
http://www.andreaslarka.net/ps531048/ym53104802.jpg
http://www.andreaslarka.net/ps531059/53105906.jpg
http://www.andreaslarka.net/ps531059/53105905.jpg
http://www.andreaslarka.net/ps531047/53104705.jpg

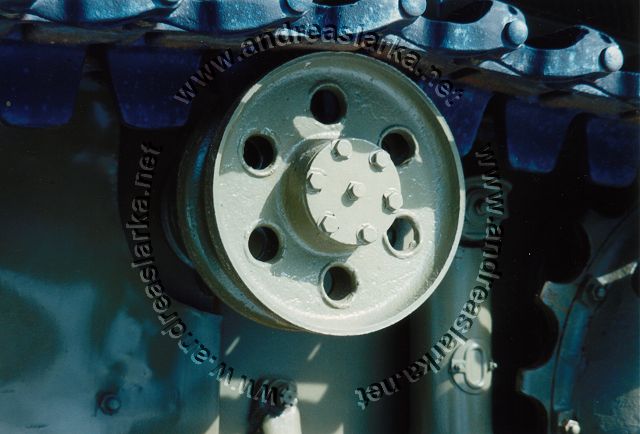

- późne całkowicie metalowe bez żeberek, z otworami ulgowymi
http://www.andreaslarka.net/ps531045/53104550.jpg
http://www.andreaslarka.net/ps531045/53104546.jpg
http://www.andreaslarka.net/ps531033/53103305.jpg
http://www.andreaslarka.net/ps531034/53103421mt.jpg
- późne całkowicie metalowe z żeberkami i otworami ulgowymi (bardzo duży plik)
http://www.tankmuseum.co.uk/news/images ... w_02(495kb).jpg

Układ włazów dostępowych na przedniej płycie
- podwójne, otwierane na boki
http://www.andreaslarka.net/ps531014/20 ... 101405.jpg
http://svsm.org/albums/stug/PA220047.jpg
- pojedyncze, otwierane do przodu (jak w Panzer IIIM)
http://www.andreaslarka.net/ps531008/1998_53100822.jpg
http://www.andreaslarka.net/ps531008/1998_53100821.jpg
http://www.andreaslarka.net/ps531008/1998_53100832.jpg

Przednie płyty pancerne
- dodatkowa płyta pancerna (30 mm) przykręcana śrubami do płyty kadłuba (50 mm)
http://www.andreaslarka.net/ps531008/2001_53100804.jpg
http://www.andreaslarka.net/ps531008/2001_53100802.jpg
http://www.andreaslarka.net/ps531014/20 ... 101405.jpg
- dodatkowa płyta pancerna (30 mm) dospawana do płyty kadłuba (50 mm)
http://data3.primeportal.net/tanks/erik ... _of_39.jpg
http://data3.primeportal.net/tanks/erik ... _of_39.jpg
https://panzerfaust.sslpowered.com/plan ... %20217.jpg
- jednolita płyta pancerna (80mm)
http://www.andreaslarka.net/ps531010/2004_53101033.jpg
http://svsm.org/albums/stug/PA220047.jpg

Dopancerzenie przedniej płyty nadbudówki
- lewa/prawa strona z dodatkową płytą mocowaną przy pomocy śrub
http://www.andreaslarka.net/ps531006/53100609.jpg
http://www.andreaslarka.net/ps531006/2004_53100613.jpg
http://www.andreaslarka.net/ps531008/2003_53100867.jpg
- lewa strona z dodatkową płytą mocowaną przy pomocy śrub, prawa płyta jednolita, spawana (80 mm)
http://jagdtiger.de/GermanVeh/StGIII-13.jpg
http://jagdtiger.de/GermanVeh/StGIII-14.jpg
http://jagdtiger.de/GermanVeh/StGIII-16.jpg
http://jagdtiger.de/GermanVeh/StGIII-21.jpg

Spawanie płyt pancernych tyłu kadłuba
- proste (w literaturze anglojęzycznej - 'straight')
http://data3.primeportal.net/tanks/erik ... _of_39.jpg
http://www.andreaslarka.net/ps531011/53101105.jpg
- 'na zakładkę' (w literaturze anglojęzycznej - 'interlocked')
http://www.andreaslarka.net/ps531030/53103015.jpg
http://www.andreaslarka.net/ps531045/53104548.jpg
http://www.andreaslarka.net/ps531045/2006_53104509.jpg

Wersje śrub mocujących dach do nadbudówki
- sześciokątne śruby wpuszczone 'na płasko' w większy, okrągły otwór nawiercony w płycie
http://www.andreaslarka.net/ps531010/2004_53101027.jpg
- z łbem okrągłym z nacięciem prostym wpuszczane w płytę
http://svsm.org/albums/stug/PA220057.jpg
http://svsm.org/albums/StuGIII/IMGP2868.jpg
http://svsm.org/albums/StuGIII/IMGP2867.jpg

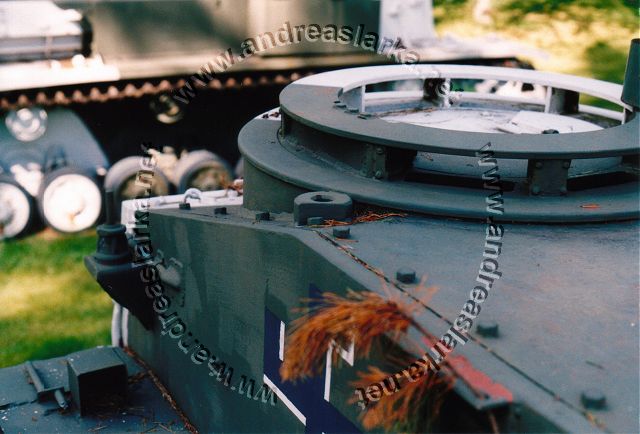

- 'późne' sześciokątne, wystające ponad płyty dachu (tylko na pojazdach późnych serii)
http://www.andreaslarka.net/ps531059/53105925.jpg
http://www.andreaslarka.net/ps531059/53105920.jpg

Wsporniki błotników
- wczesne Alkett - rura bez trójkątnego żeberka
http://svsm.org/albums/StuGIII/IMGP2863.jpg
- późne tłoczone Alkett
http://www.andreaslarka.net/ps531045/53104549.jpg
http://www.andreaslarka.net/ps531057/53105715.jpg
http://jagdtiger.de/GermanVeh/StGIII-16.jpg
http://www.andreaslarka.net/ps531045/53104501.jpg
- MIAG - rura z blaszanym, trójkątnym, pionowym żeberkiem
http://www.andreaslarka.net/ps531019/53101938.jpg
http://www.andreaslarka.net/ps531022/53102215.jpg
http://www.andreaslarka.net/ps531019/53101936.jpg
http://www.andreaslarka.net/system/earl ... pports.jpg
http://www.andreaslarka.net/ps531027/53102728.jpg
http://www.andreaslarka.net/ps531019/53101935.jpg


Określenia wariantów 'wczesne', 'średnie', 'późne' są jedynie umowne.
Pozostałe modyfikacje i zdjęcia za moment.

Chwilowo zdjęcia nieregulaminowe - zabrakło czasu na miniaturki, jak tylko wyjdę 'na prostą', zamienię linki na małe obrazki.

[Vis13]

Z mojej strony kilka linków, może się Wam coś przyda.

http://news.webshots.com/album/559537021VjAaVX
http://news.webshots.com/album/559755578Vjtjoc
http://good-times.webshots.com/album/562587571ygbngp
http://svsm.org/gallery/StuGIII-family

[Jarek Gurgul]

http://www.youtube.com/watch?v=Lw_pnYypYwo - do obejrzenia ta i kolejne części 'biografii' StuG'ów
http://www.youtube.com/watch?v=b4yBvt8Y ... re=related - niestety, to 'tylko' front wschodni
http://www.youtube.com/watch?v=jpgABbZYofQ - pierwsze kroki hiszpańskiego Stug'a
http://circulotrubia.blogspot.com/2007/ ... agena.html - drugi filmik z 'hiszpanem' w roli głównej
http://www.youtube.com/watch?v=WnJvo1RT ... re=related - i oczywiście coś dla 'fanów' Sturmi

http://www.die-sturmartillerie.com/
http://www.andreaslarka.net/assaultguns.html
http://www.achtungpanzer.com/stug.htm
http://www.achtungpanzer.com/gallery/stuggal.htm
http://www.achtungpanzer.com/gallery/stuggal1.htm
http://www.achtungpanzer.com/gallery/stuggal2.htm
http://www.geocities.com/Pentagon/2828/Big_guys.htm
http://www.primeportal.net/tanks/bjorn_ ... photos.htm
http://www.primeportal.net/tanks/erik_torp/stug_iii/
http://www.primeportal.net/tanks/bjorn_ ... photos.htm
http://www.primeportal.net/tanks/ville_ ... /stugiiig/
http://armor.kiev.ua/Tanks/WWII/StugIII/1/
http://www.thetankmaster.com/ENGLISH/AFV/StuGIII.asp
http://www.thetankmaster.com/ENGLISH/AFV/StuGIII_1.asp
http://www.tankmuseum.co.uk/news/pr_auf ... 30704.html - oryginalny Zimmerit 'waflowy' sprzed 63 lat
http://www.oldhickory30th.com/PHOTO%20P ... photos.htm
https://panzerfaust.sslpowered.com/plan ... /index.htm
http://www.planetarmor.com/forums/showthread.php?t=2180
http://www.historyfacts.biz/de/04_Publi ... zIII_2.htm
http://www.historyfacts.biz/de/04_Publi ... Auszug.pdf
http://www.historyfacts.biz/en/04_Publi ... Combat.pdf
http://byrden.com/panzers/
http://www.achtungpanzer.com/articles/norgepz.htm - Norweskie StuG'i z 15 DPanc
http://www.tarrif.net/cgi/production/al ... hiclesX=98
http://www.tarrif.net/cgi/production/al ... iclesX=100
http://www.tarrif.net/wwii/img/techs/stug3g_main.jpg

nowe 5 czerwca
http://www.williammaloney.com/Aviation/ ... /index.htm
http://www.williammaloney.com/Aviation/ ... /index.htm

seria zdjęć z rejonu Arnhem/Oosterbeek - IX 1944 (operacja 'Market-Garden')
http://www.pegasusarchive.org/arnhem/Ph ... ugTram.htm
http://www.pegasusarchive.org/arnhem/Ph ... ermans.htm
http://www.pegasusarchive.org/arnhem/Ph ... atSP_1.htm
http://www.pegasusarchive.org/arnhem/Ph ... atSP_3.htm
http://www.pegasusarchive.org/arnhem/Ph ... nWreck.htm
http://www.pegasusarchive.org/arnhem/Ph ... umTank.htm
http://www.pegasusarchive.org/arnhem/Ph ... Arnhem.htm
http://www.pegasusarchive.org/arnhem/Ph ... _SPGun.htm
http://www.pegasusarchive.org/arnhem/Ph ... ijkPOW.htm
http://www.arikah.net/encyclopedia/9th_ ... henstaufen

nowe 6 czerwca
http://www.elccweb.com/MissingLinks/Tweaks/StuG3G.pdf - 'Tweak List' z Missing Links dla Revellowego StuG'a

http://jagdtiger.de/GermanVeh/StGIII-01.htm
http://jagdtiger.de/GermanVeh/StuH-01.htm - StuH IIIF z muzeum w Sinsheim (jedynie jako przykład lufy haubicy)
http://jagdtiger.de/GermanVeh/StuH-02.htm - StuH IIIG wczesny z Kubinki
http://jagdtiger.de/GermanVeh/StuH-03.htm - i jeszcze raz StuH z Saumur

http://www.ww2f.com/weapons-wwii/21184- ... tanks.html - pierwsze zdjęcie - rarytasik !!! France 1944 (reszta StuG'ów - front wschodni)
http://www.ww2f.com/weapons-wwii/21184- ... nks-3.html - a tu nieco mniej 'heroicznie'
http://blog.tuquoque.com/post/2008/02/1 ... s-de-morts
http://forum.axishistory.com/viewtopic.php?t=108309 - StuG spod Chambois
http://forum.axishistory.com/viewtopic.php?t=81014
http://forum.axishistory.com/viewtopic. ... &start=360 - StuG'i z Korsyki
http://grieska.blogcindario.com/2007/04 ... togne.html
http://www.peachmountain.com/5Star/Tank ... royer.aspx
http://panzernet.com/articulos/referenc ... ors_bm.htm - jeśli ktoś posiada 'Panzer Colors' Squadrona, tu znajdzie 'erratę', także a propos StuG'ów

nowe 16 czerwca
http://www.network54.com/Forum/110741/t ... um%2C+1944 - świetna fotka z ebaya + model WIP (Belgia 1944)
http://www.network54.com/Forum/110741/t ... do+Denmark - kolejna ciekawostka, tym razem z Danii
http://picasaweb.google.com/dani7705/Orava
http://www.panzermodelling.com/Galeria/ ... ug-ctg.htm - hiszpański StuG IIIG
http://www.webshots.com/search?query=Stug+III+Cartagena - hiszpański StuG IIIG podczas restauracji
http://news.webshots.com/album/434488856ORczRq?start=96 - hiszpański StuG IIIG podczas restauracji (2)
http://www.camionesclasicos.com/FORO/vi ... 877dbe2836 - hiszpański StuG IIIG podczas restauracji (świetna fotka przedziału silnikowego)
http://www.roundtownnews.co.uk/index.ph ... &Itemid=38 - i jeszcze raz 'hiszpan'
http://www.modellismopiu.it/modules/new ... c_id=24912 - zdjęcia dywizji 'Hermann Goering' (Włochy 1943)
