Duo Discus Glider Segelflugzeug - Revell 1:32

[collins]

Konkurs dla młodzieży trwa, a u mnie na warsztat wszedł szybowiec Revell 04266 Glider Segelflugzeug Duo Discus w skali 1:32.
Zestaw jak dość dobry, wgłębne linie podziału i ładnie spasowane części.

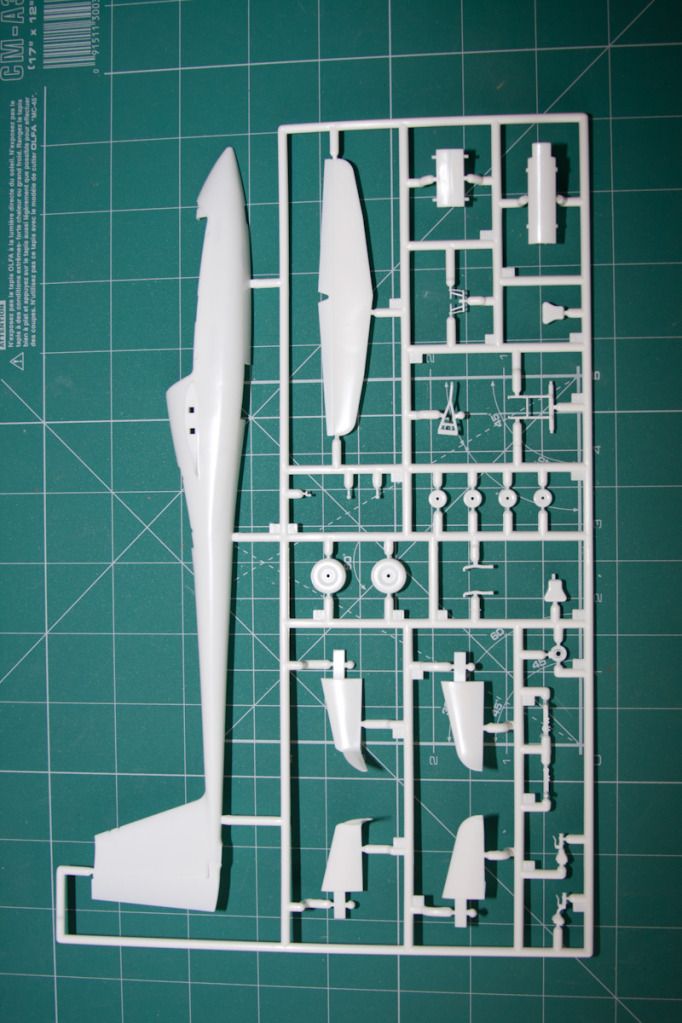

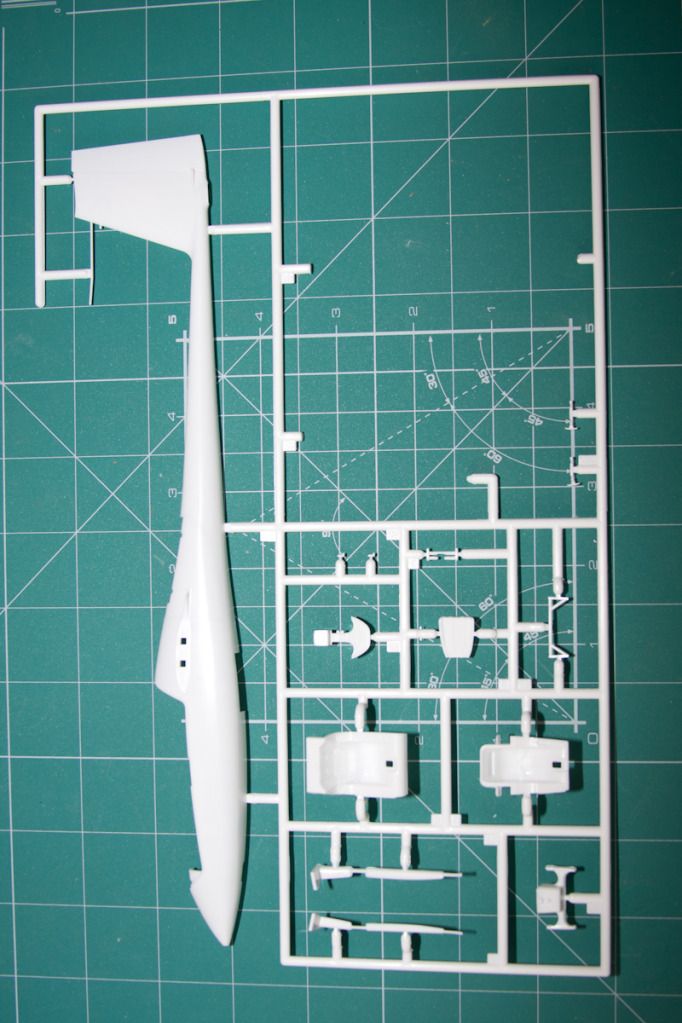

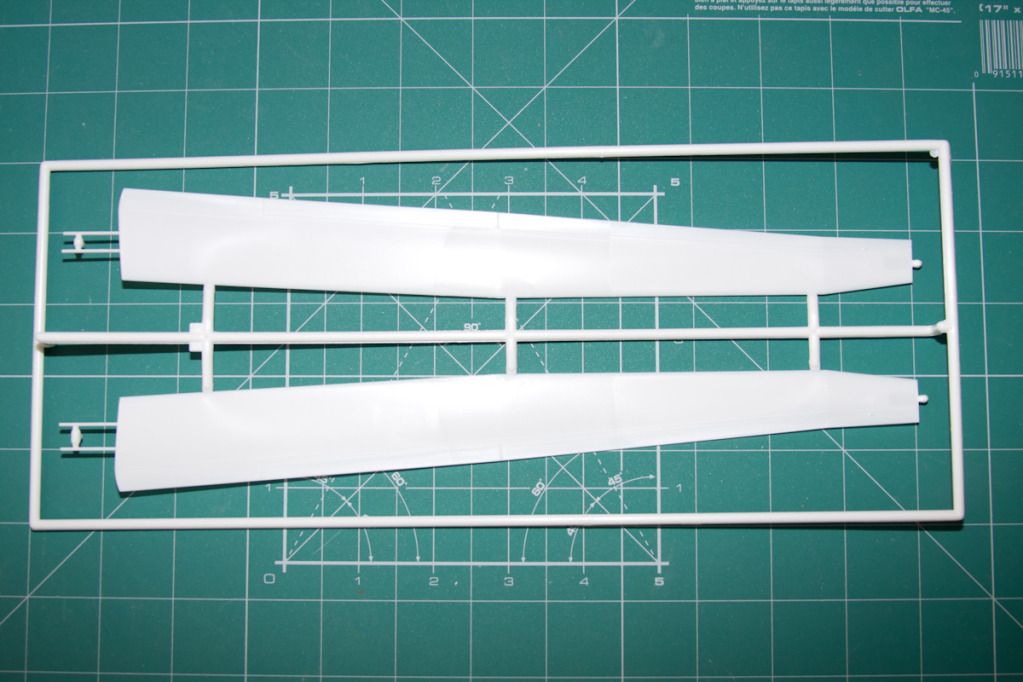

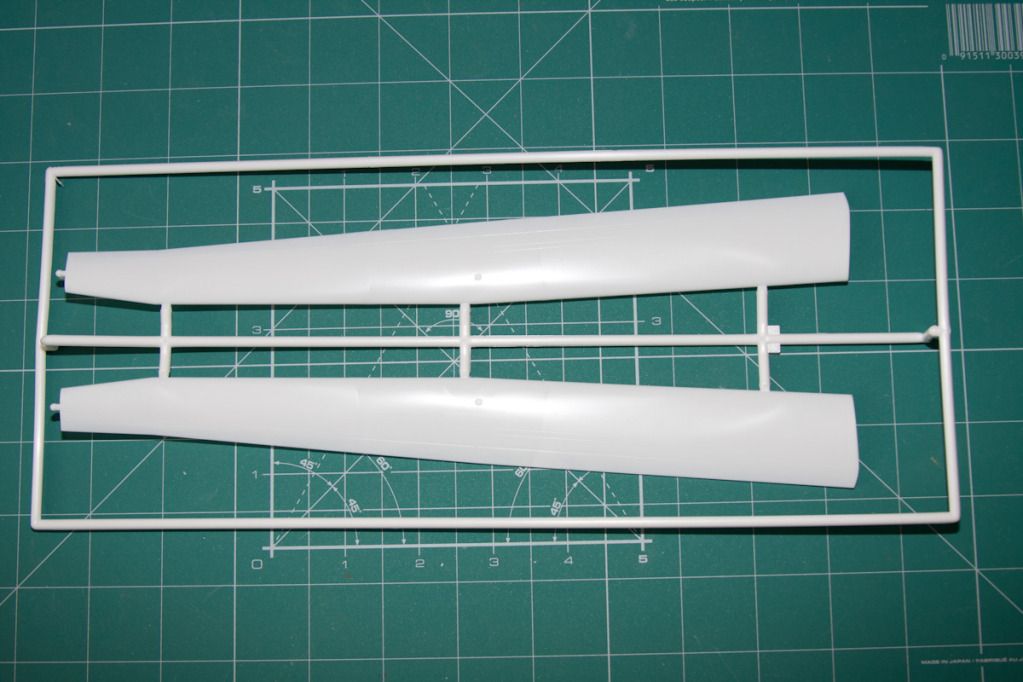

Podstawowe ramki (brakuje w nich podstawki pod model - została wcześniej wycięta):

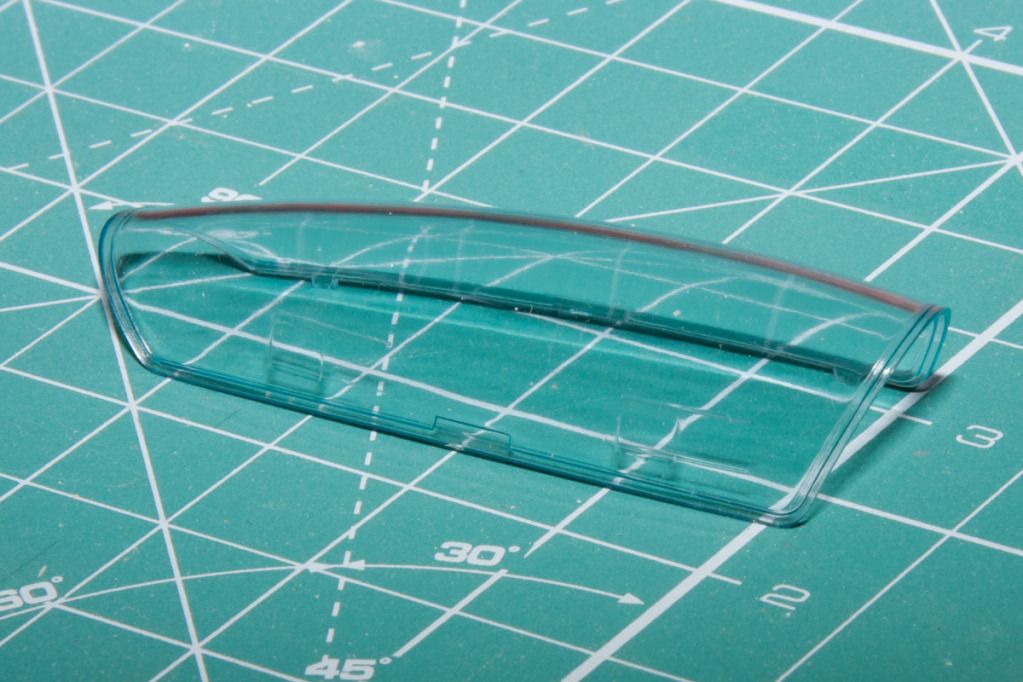

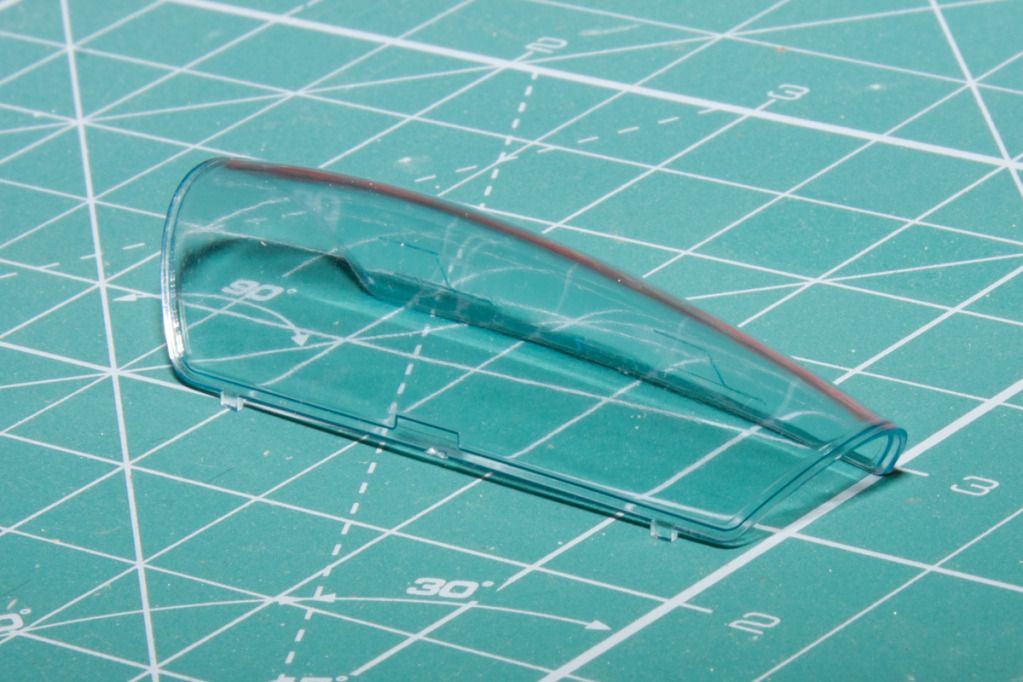

oraz owiewka kabiny w odcieniu niebieskim:

[collins]

Szybowiec będzie konstrukcją łikendową ;) zatem tylko niektóre elementy zostaną ruszone.

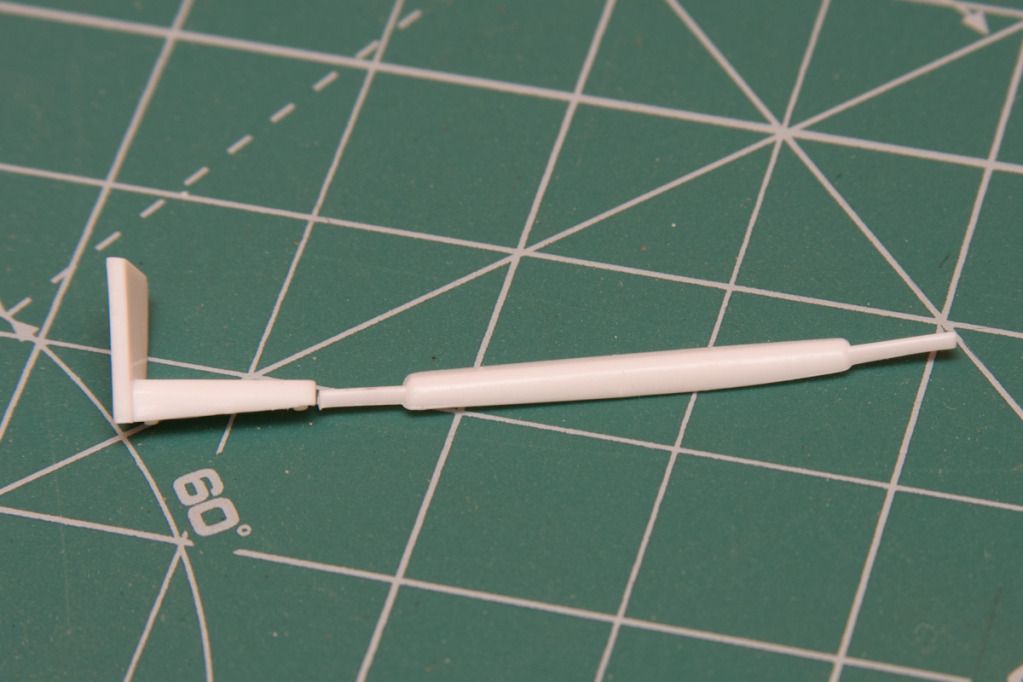

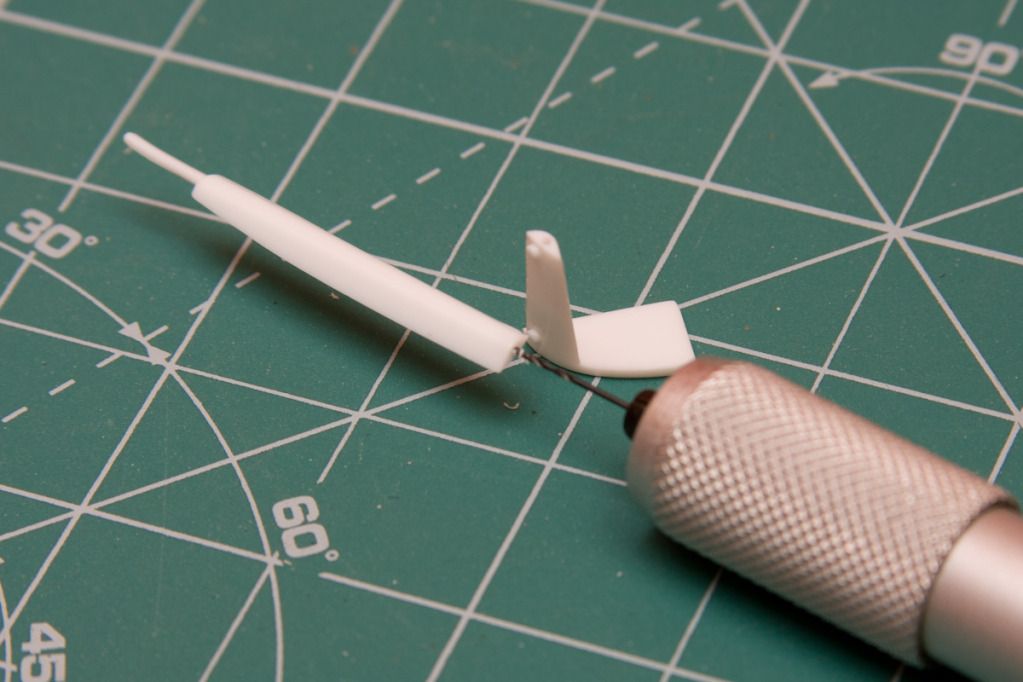

Osłony cięgien czy linek, czy jak one się nazywają, w zestawie są mocno uproszczone i ciężkie do pomalowania.

Zostaną wstawione odcinki z miedzianego drutu srebrzonego. Po odcięciu i nawierceniu otworów, będzie można w łatwy sposób, wstawić drut.


W dużym uproszczeniu zostały pokazane pedały orczyka dla drugiego fotela. Są one połączone z pierwszym fotelem.

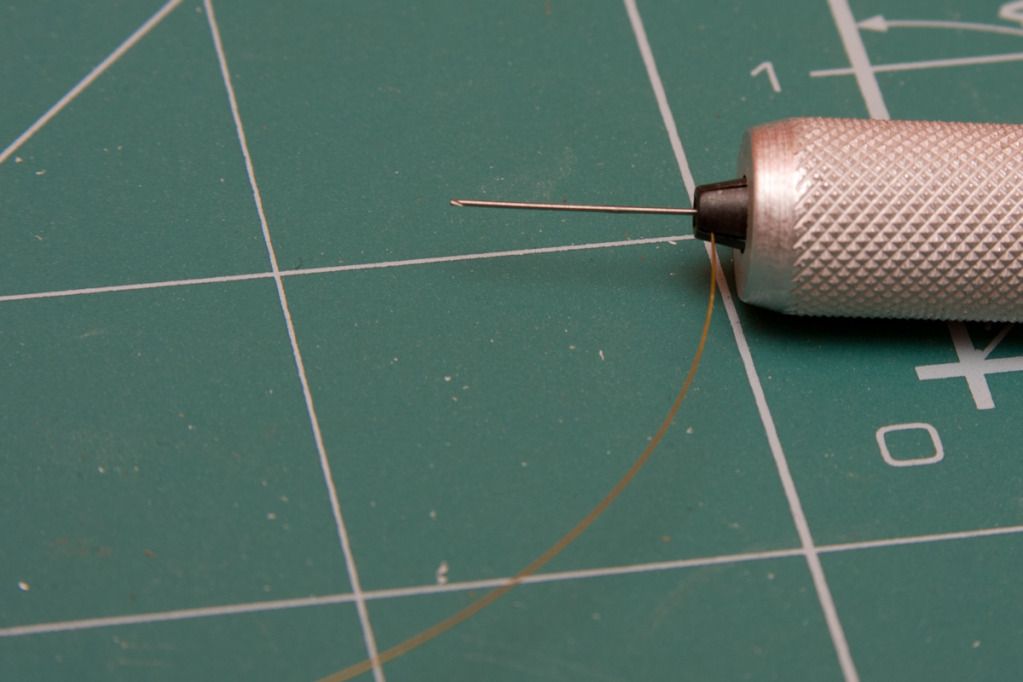

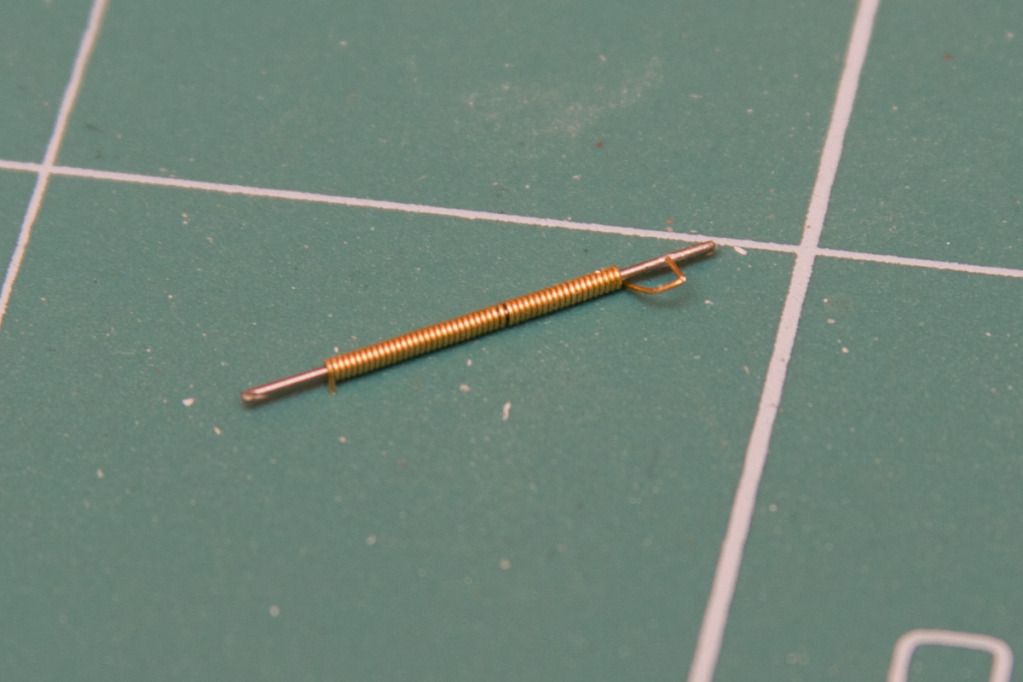

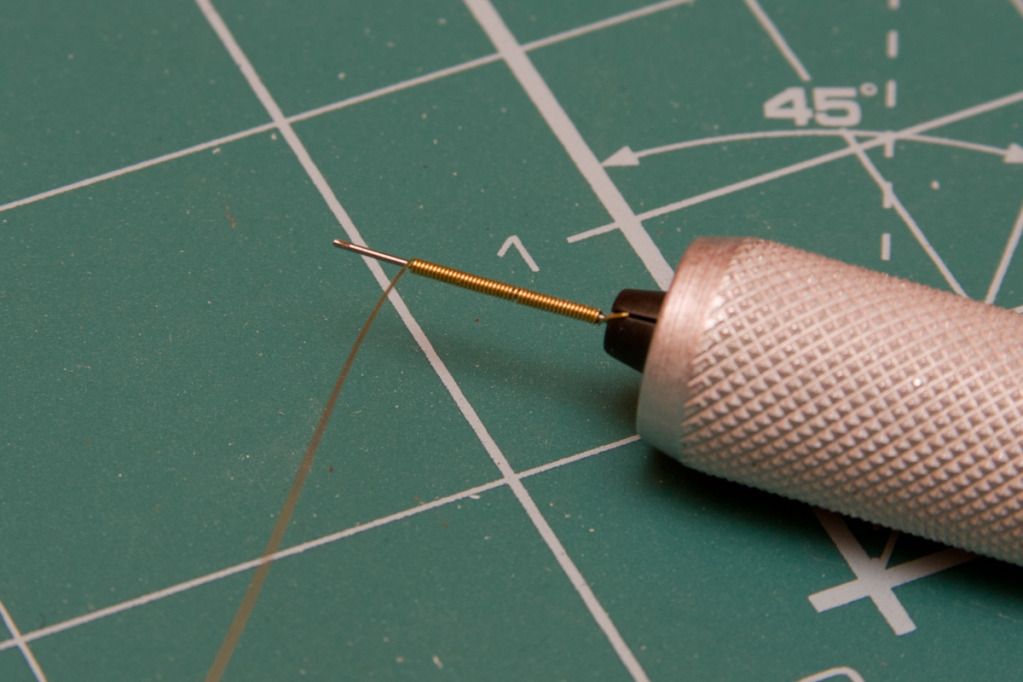

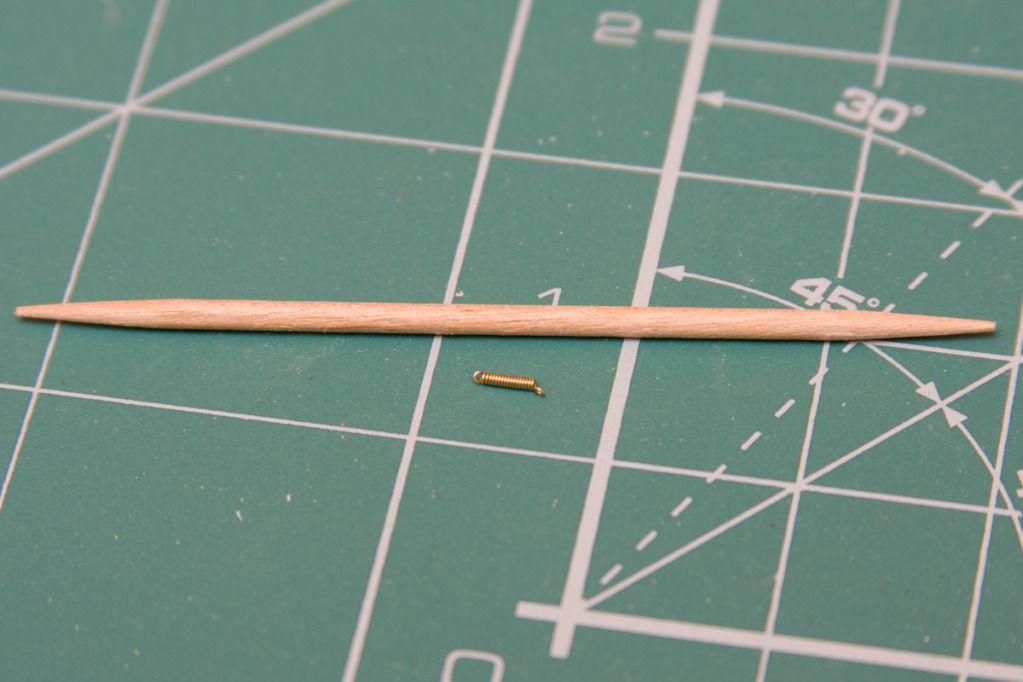

Ucięte i wygięte zostały druciki oraz zrobione zostały sprężynki. W uchwyt wiertarski zamocowałem wiertło, a miedzy boczne zaciski wpasowałem drut mosiężny.

Następnie obracając uchwytem i dociskając palcami drut do wiertła, powstaje sprężynka.


Po zsunięciu z wiertła, można dociąć i odgiąć odpowiednie odcinki.

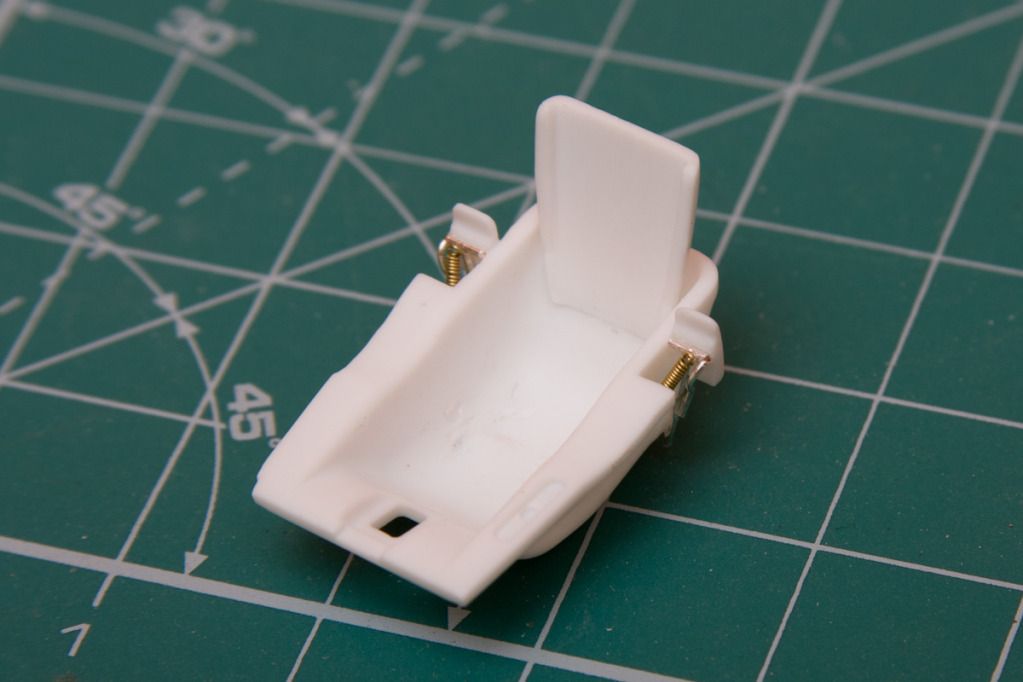

Po połączeniu elementów klejem CA:

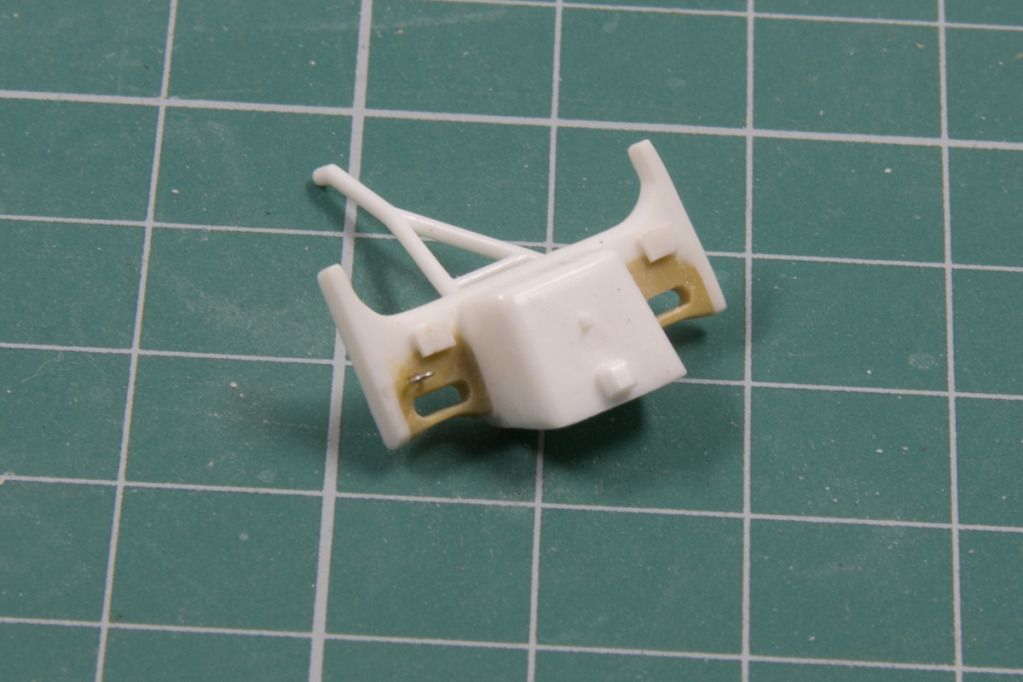

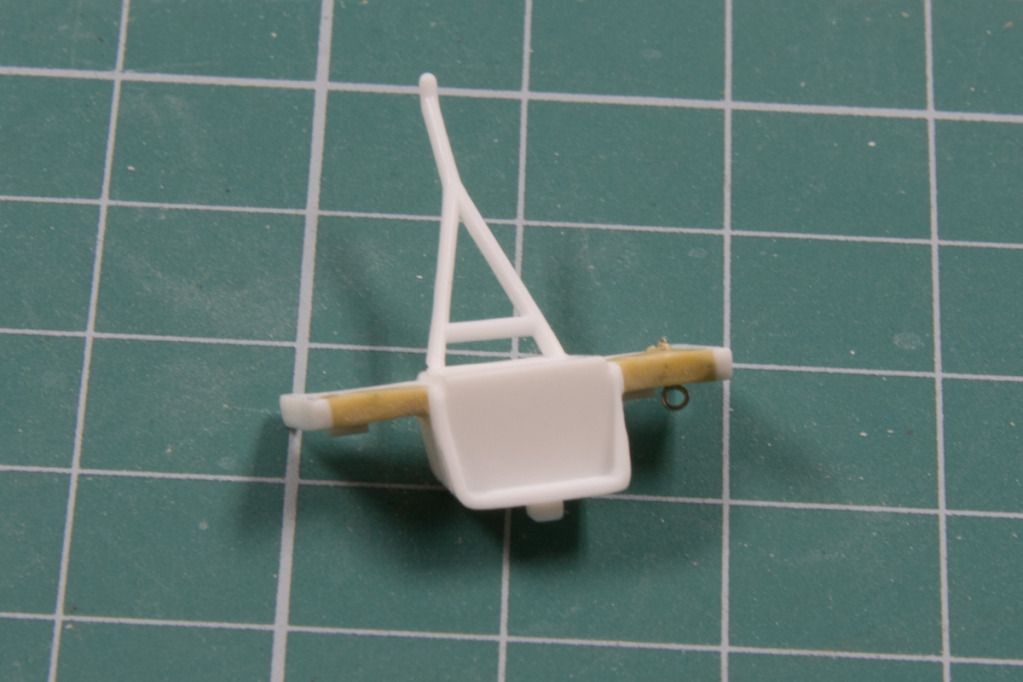

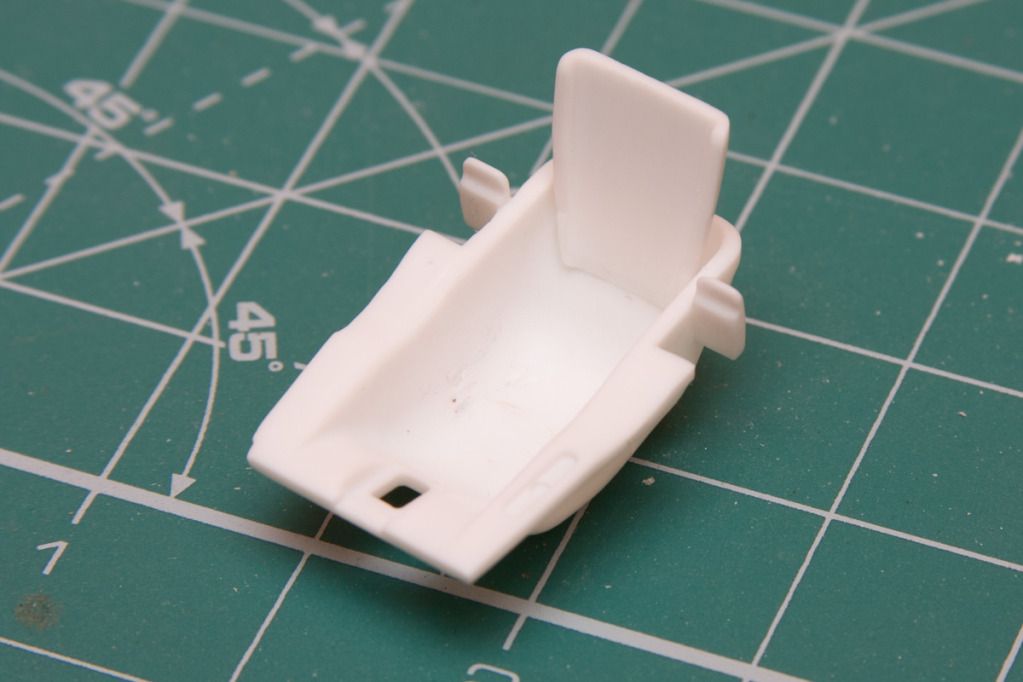

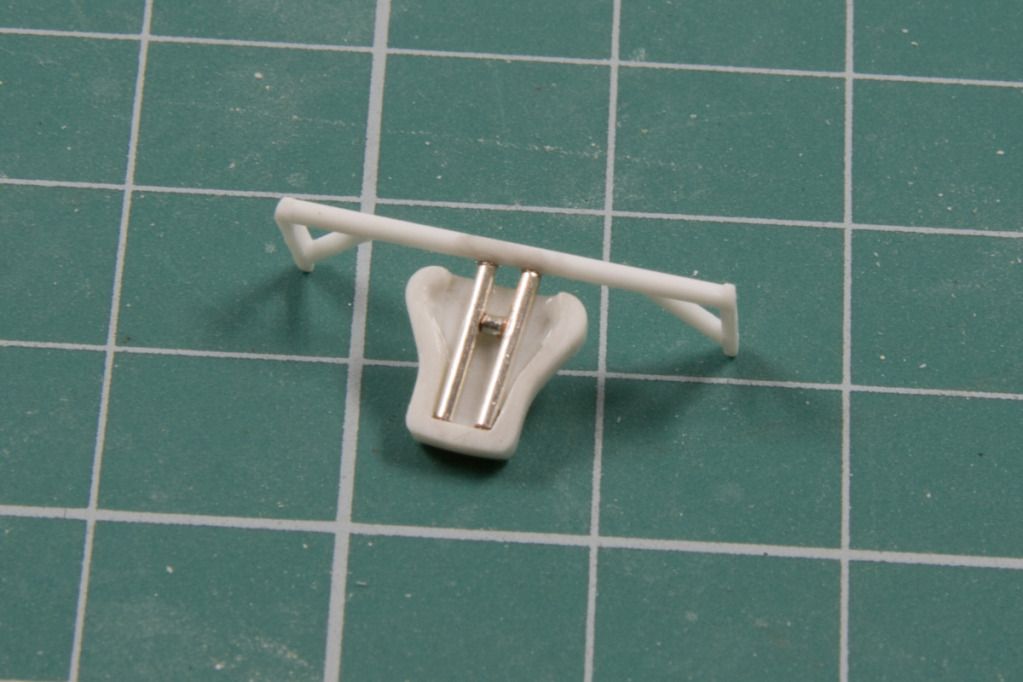

Bardzo niedopracowanym elementem jest mocowanie drugiej tablicy przyrządów

Brakujące przestrzenie wypełniłem masą epoxy putty, a następnie wypiłowałem i rozwierciłem odpowiednie kształty.

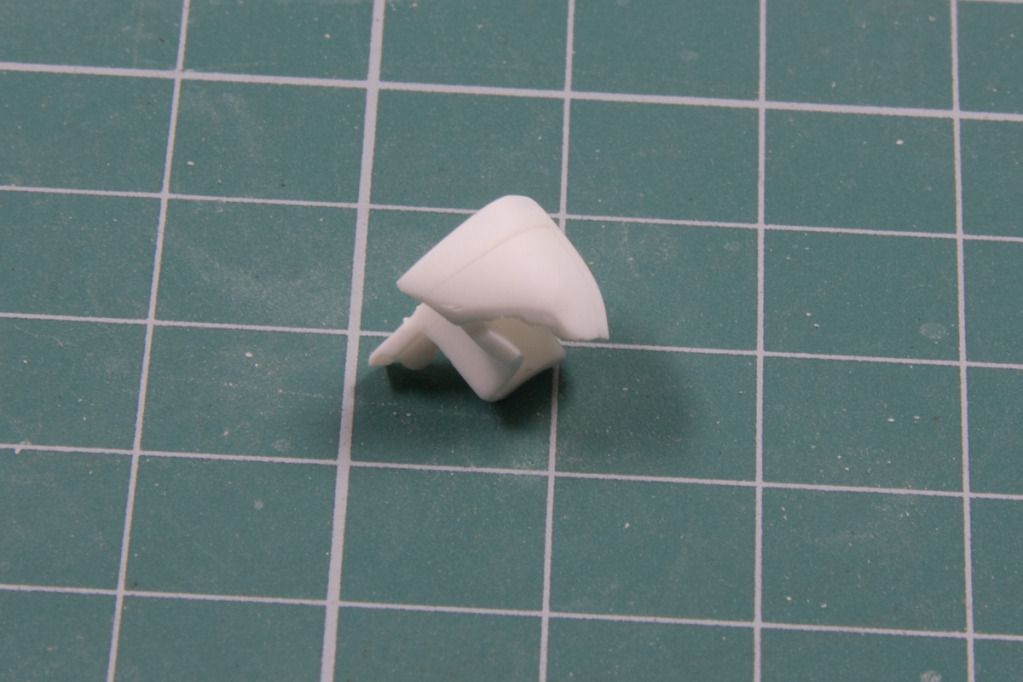

Wypiłowania wymagał również pierwszy zagłówek, do mocowania użyłem drutu.


Wyciąłem przedni element osłony tablicy przyrządów, nie wiem dlaczego revell zintegrował go z bokami szybowca, bardzo utrudniłoby to oszlifowanie i pomalowanie przedniej tablicy. Poniżej już sklejona z 3 części tablica.

[Sparrow]

O! Wreszcie jakiś interesujący obeikt latający bez silnika i uzbrojenia! Fajnie się zaczyna. Masz jakąś dobrą dokumentację fotograficzną? W jakich barwach będzie model?

[collins]

Witam Sparrow!

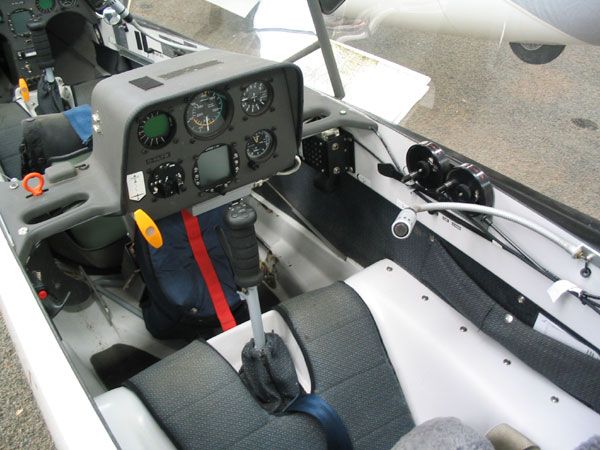

Zdjęcia mam tylko te ogólnie dostępne u wujka google. Co do malowania to na 90% będzie Holenderskie - Eindhovense Aero Club KLu numer seryjny 178 boczny PH-1403.
Brakuje mi zdjęć dwóch elementów zaznaczonych na zdjęciu (dysponujesz może takimi?) Nie jestem pewien czy w tej skali coś można z nimi zrobić...

[Sparrow]

Niestety nie mam żadnej dokumentacji do Discusa, ale trzymam za Ciebie kciuki. Powodzenia.

[ZBIGNIEW KALOTA]

http://szybowce.fotoedytor.com/galeria/ ... ?album=246
Tu masz kilka zdjęć polskiego , a co do zaznaczonych przez Ciebie miejsc to ;
- na stateczniku pionowym osłona napędu steru kierunku
- na skrzydle a właściwie pod nim , w tym miejscu skrzydło spotyka się z ziemią po wylądowaniu czy podczas postoju . i aby nie niszczyć powierzchni skrzydła dodano w tym miejscu pewnego rodzaju stopkę , płozę , na3i 4 zdjęciu bardzo dobrze ją widać .
Wielkie brawa za temat ja też mam wszystkie szybole revella i czekają na realizację . W tym roku w maju był ten egzemplarz u nas w Rudnikach na zawodach szybowcowych ale jakoś dane nam się spotkać . Albo był w powietrzu albo już złożony odpoczywał w wózku transportowym . Będę często tu zaglądał bo temat najbliższy memu sercu .

[collins]

@ZBIGNIEW KALOTA Dziękuję za wyjaśnienie i link do zdjęć. Stopki na końcach skrzydeł są chyba czarne, znalazłem jeszcze ciekawy walkarround: http://www.silentflight.net/index.php?option=com_content&task=view&id=90&Itemid=58 btw. ciekaw jestem ile DuoDiscus'ów lata w Polsce.

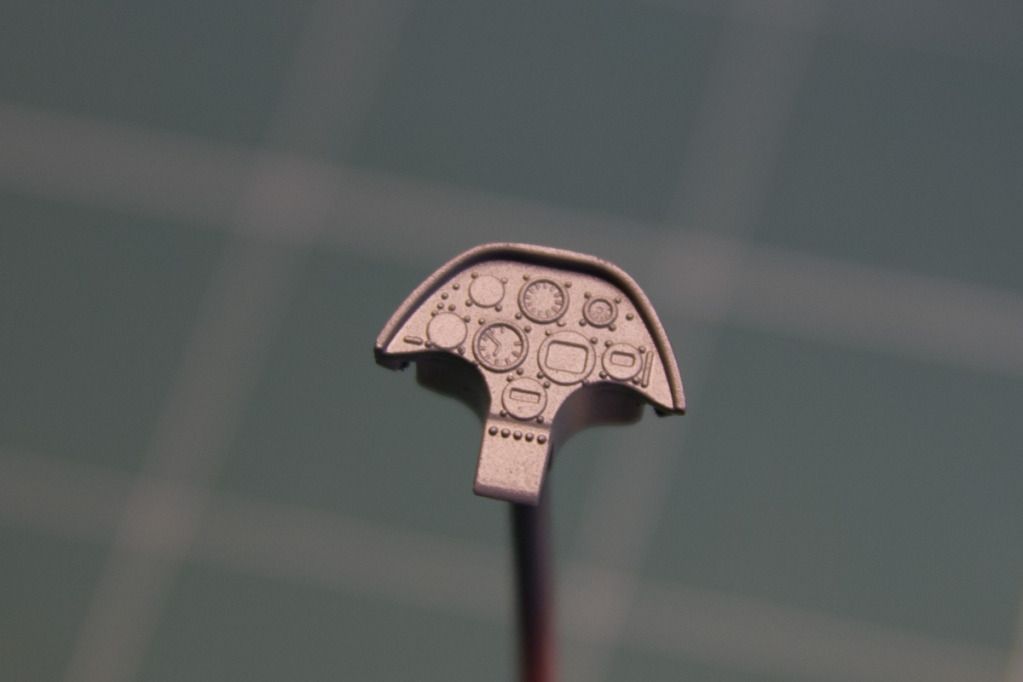

Weekend okazał się dość spokojny, był czas na prace przy szybowcu. Tablice przyrządów po podkładzie dostały kolor A37 Gunship Gray FS 36118

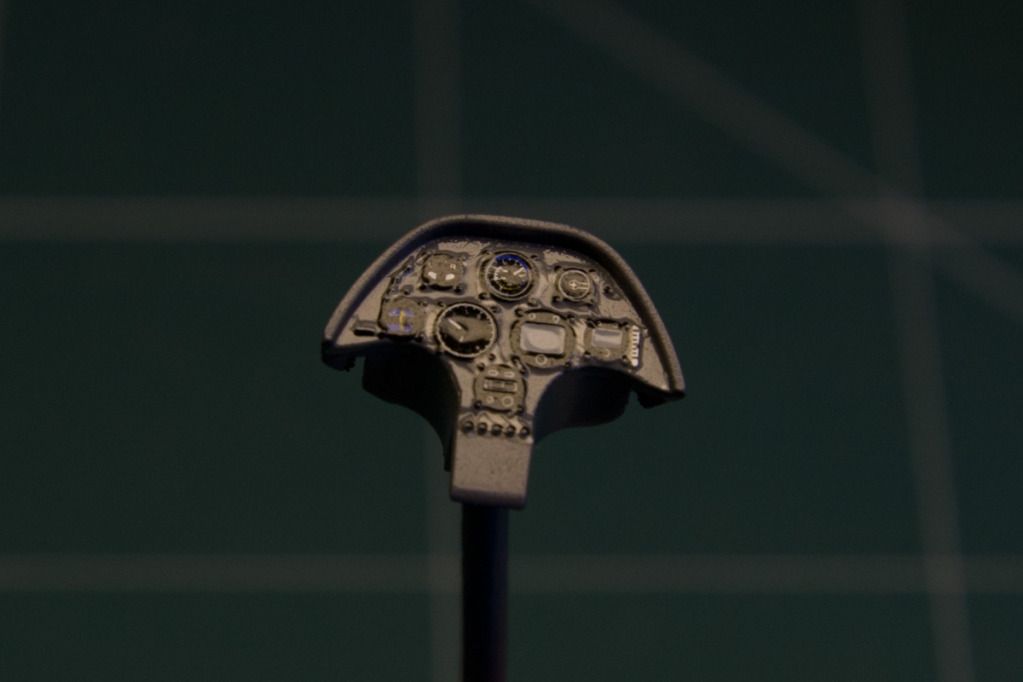

Kalka położona na Mr. Mark Setter


Następnie zmiękczona Mr. Mark Softer

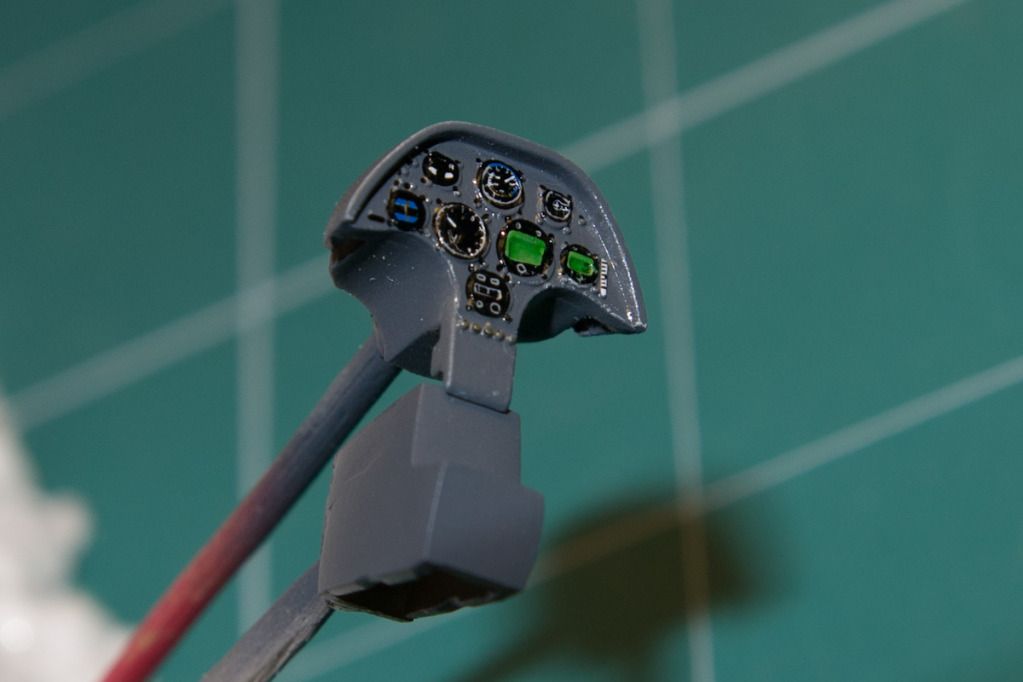

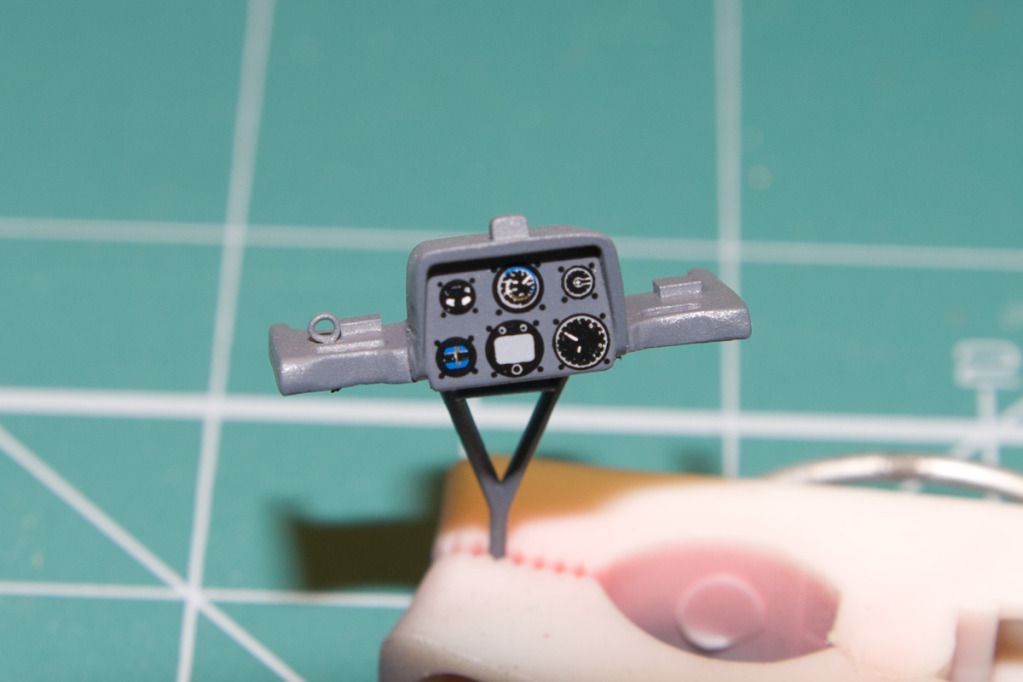

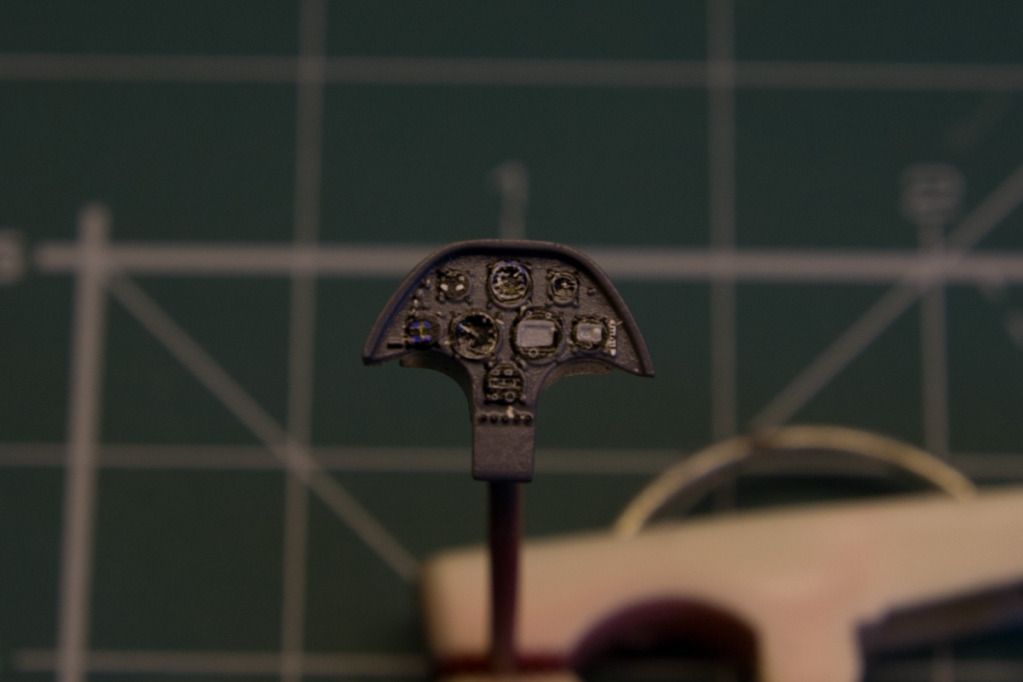

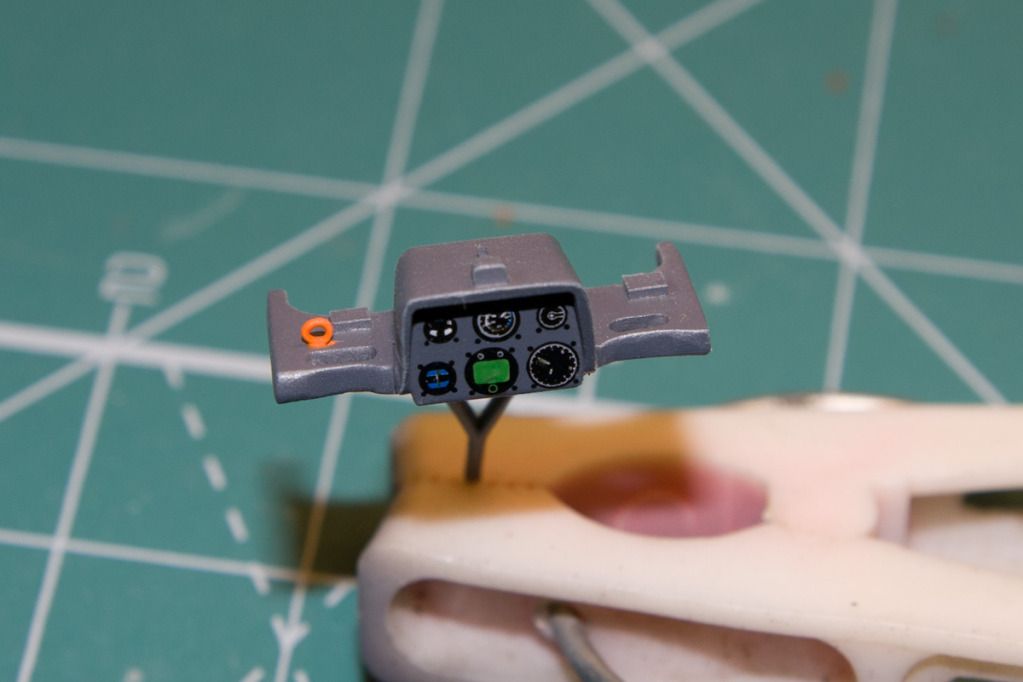

Ostatecznie przednia tablica, wyświetlacze pomalowane przezroczystą zieloną (Humbrol 1325), zestawiona z wcześniej odciętą osłoną kółka przedniego.

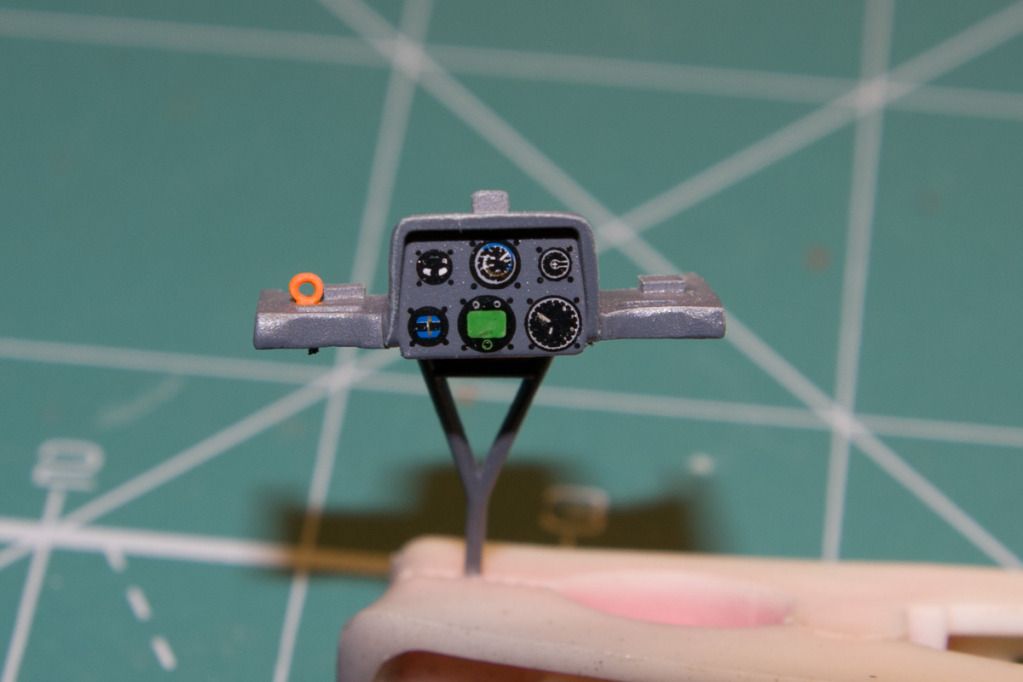

Druga tablica nie ma elementów wypukłych, po położeniu kalki:

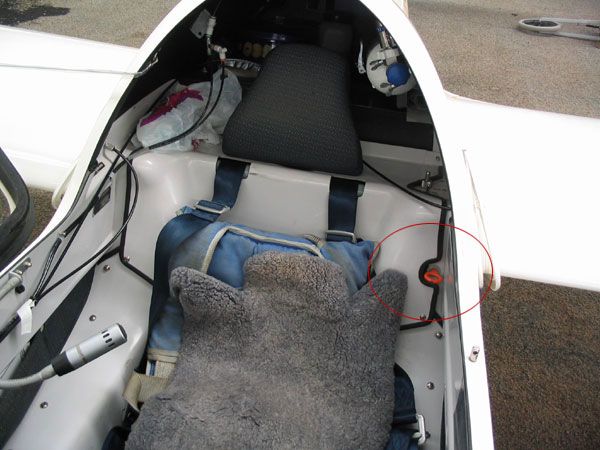

Tylną tablicę i fotel uzupełniłem o dodatkową zawleczkę.

Zawleczki pomalowane fluorescencyjną pomarańczową (A57 Orange Fluorescent).

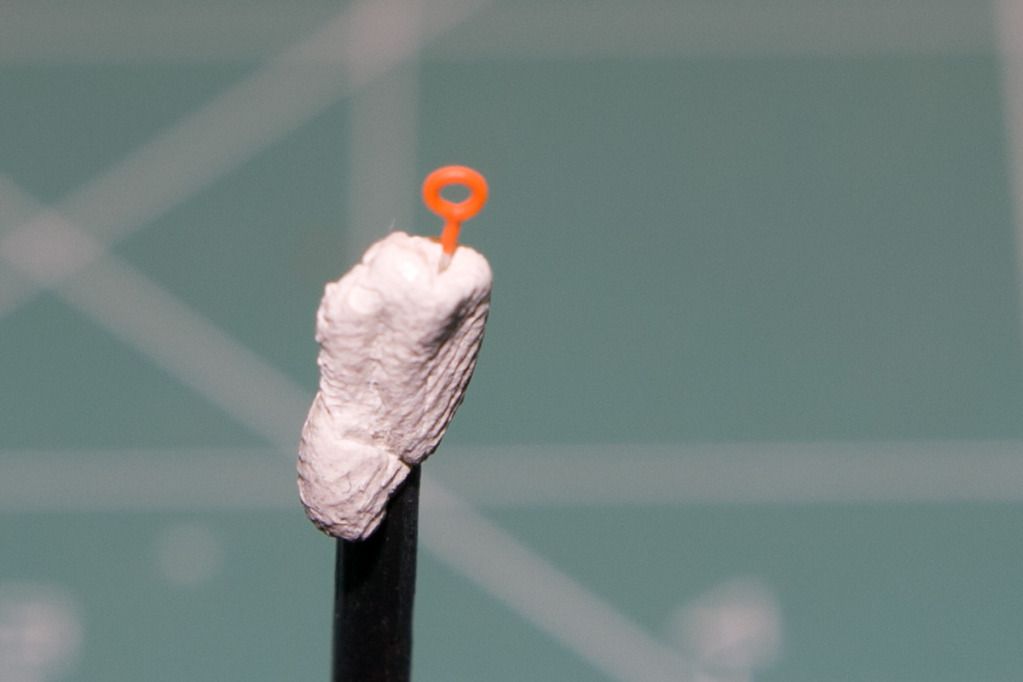

Zawleczka do fotela

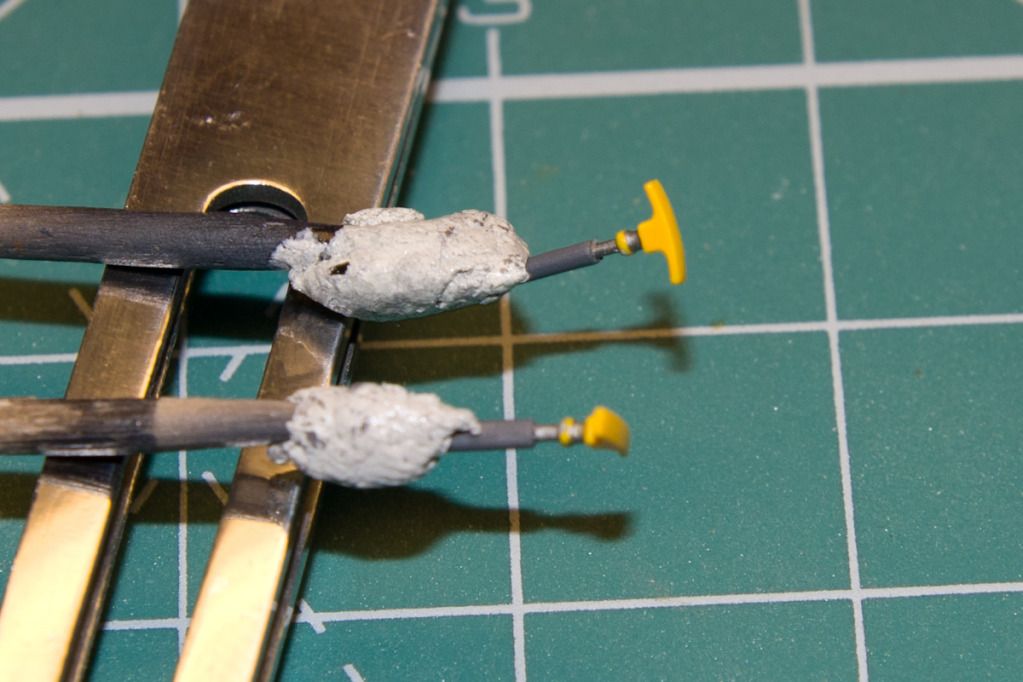

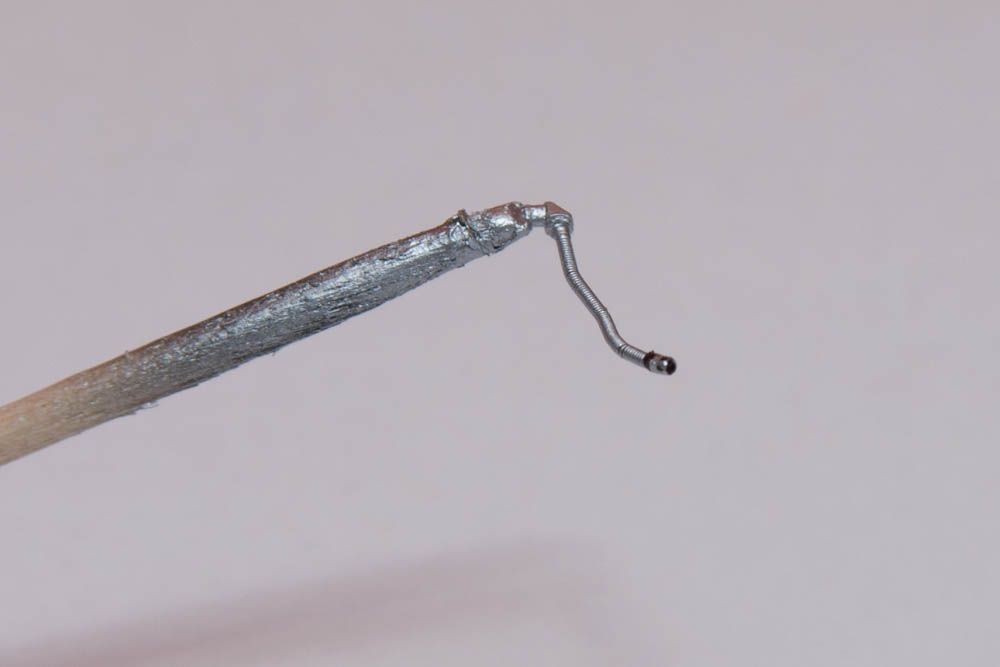

Na koniec kolory otrzymały dwie dźwignie

[klajus]

Zapatrzyłem się.
Dobra robota!

[collins]

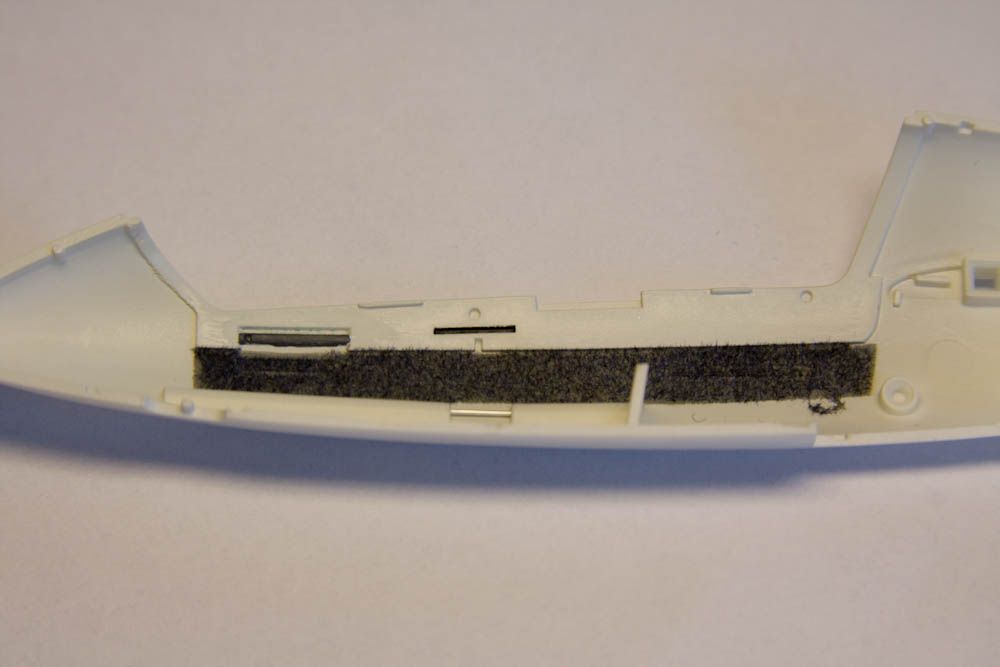

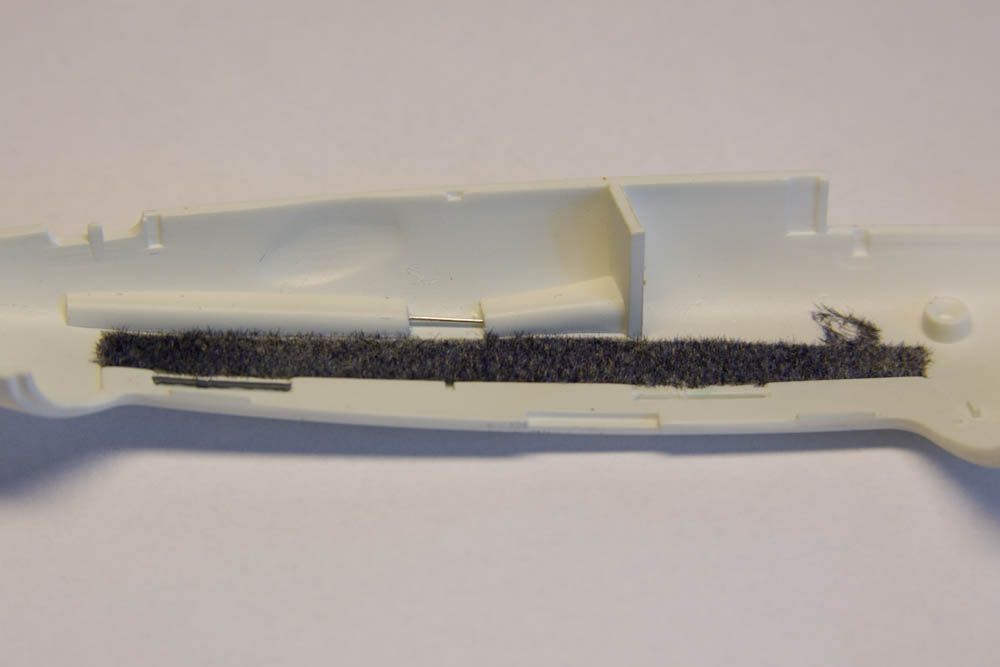

Nareszcie był czas na kolejne prace przy szybowcu. Wymyśliłem, że wszystkie elementy szybowca pokryte tkaniną, w modelu wykonane zostaną przy użyciu floka. Zakupiłem odpowiednie kolory, pomieszałem i zaaplikowałem, za pomocą wykonanej własnoręcznie sadzarki do trawy elektrostatycznej , na model.

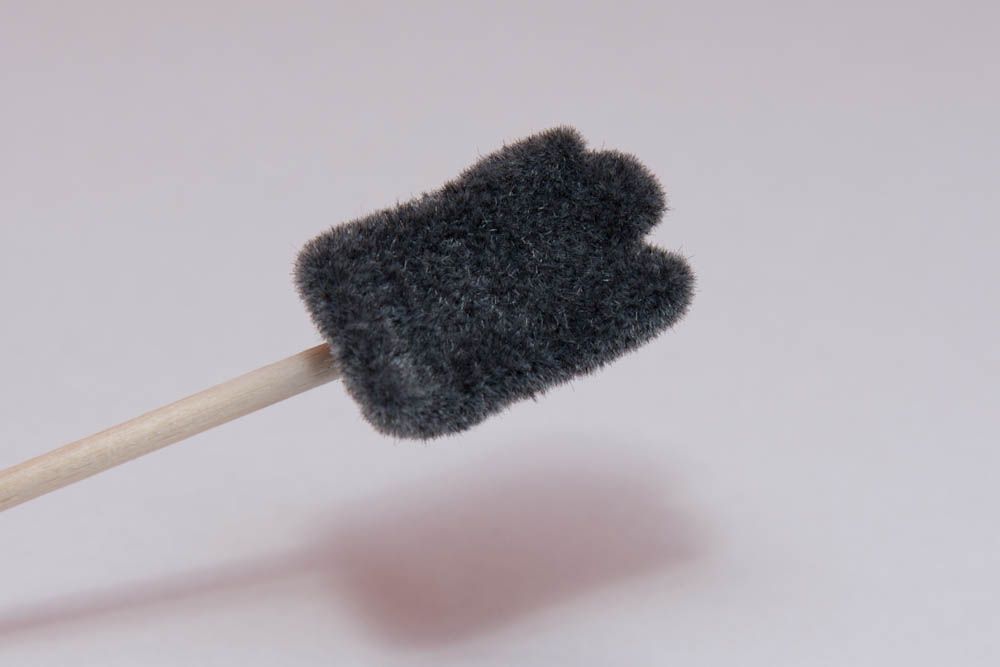

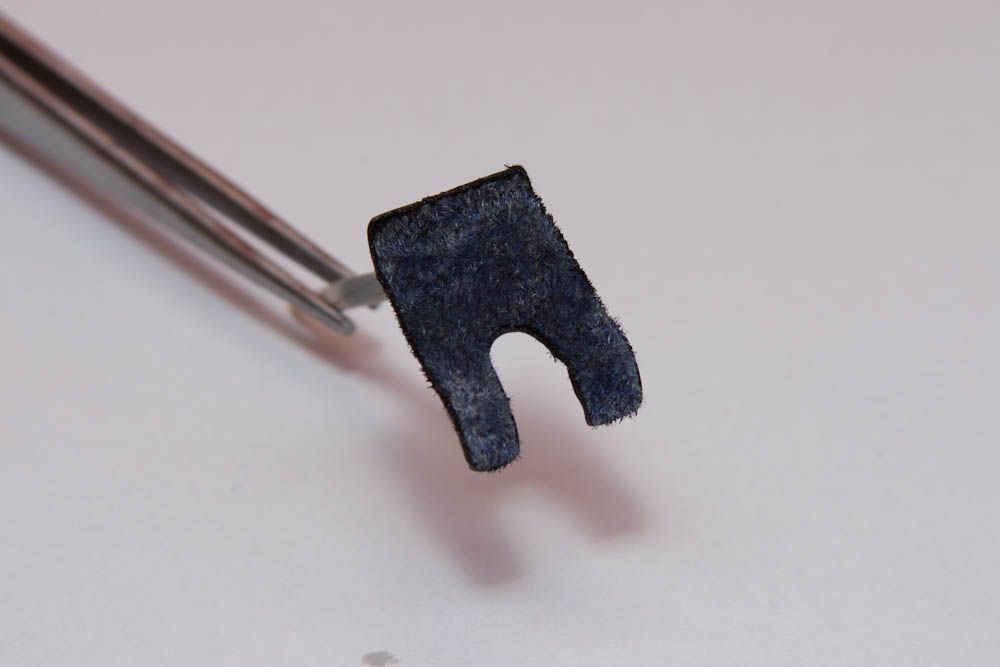

Najciekawiej prezentują się poduszki wykonane z masy epoksydowej, pokrytej tą samą techniką flokiem.


Mikrofony

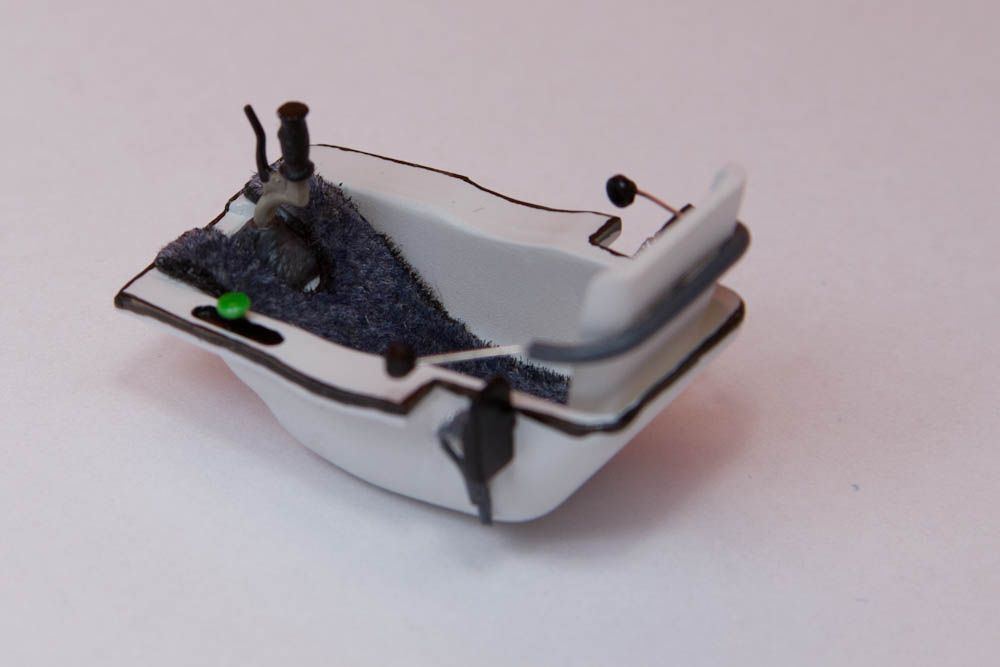

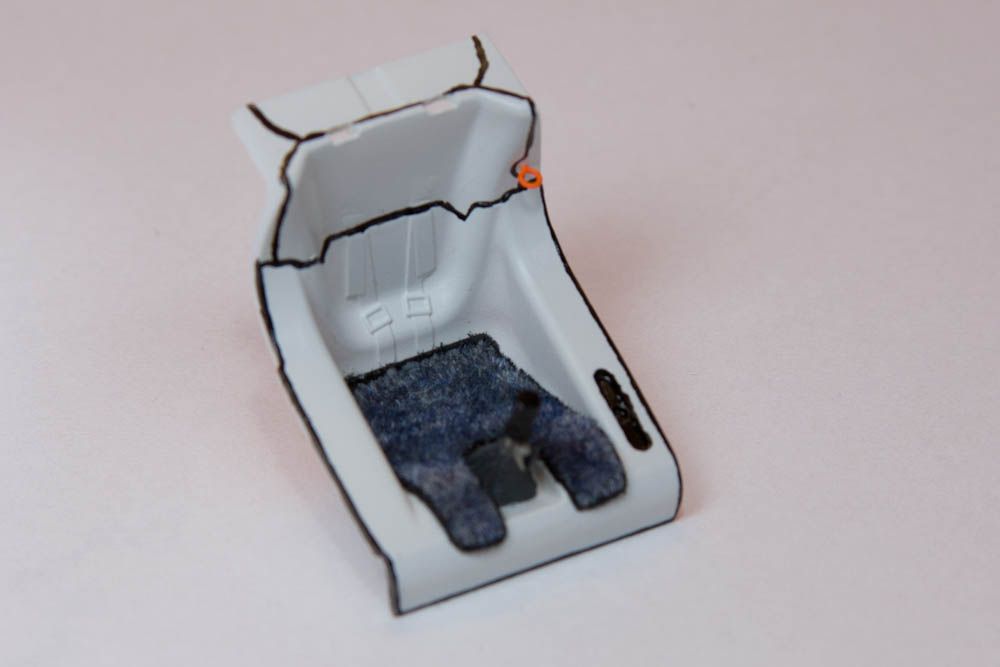

A tak prezentują się przedni i tylny fotel, gotowe do montażu

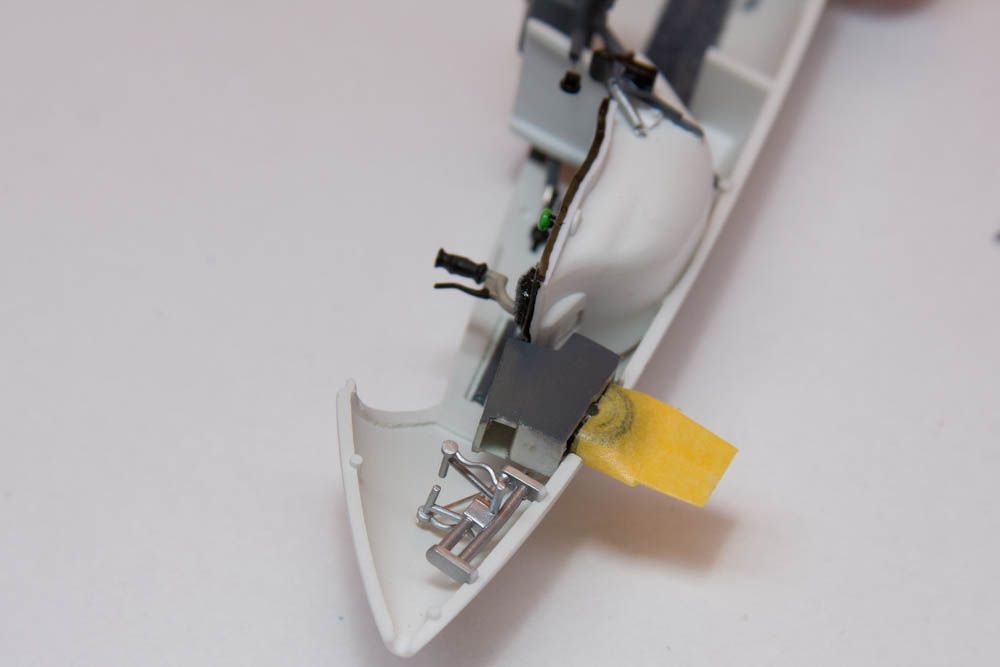

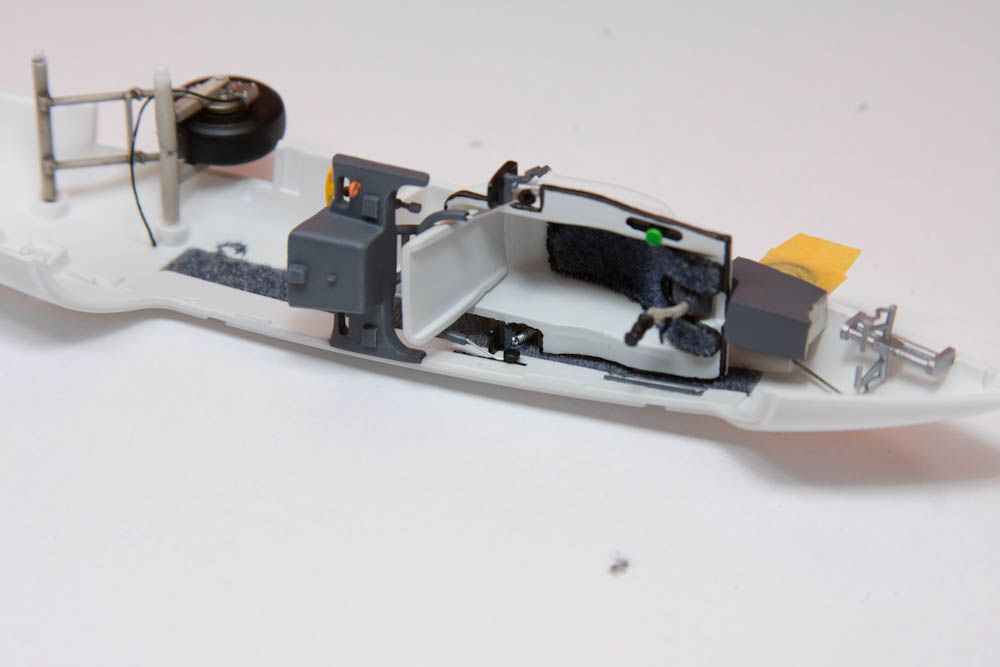

Już na tym etapie zabezpieczyłem przednie kółko



Pozdrawiam

[Sparrow]

Poduszki są doskonałe! Reszta też trzyma wysoki poziom. Cieszę się, że kontynuujesz projekt. Może zamieścisz jakiś mały tutorial poduszkowy?

[xmald]

Aż miło popatrzeć! Poduszki robią robotę!

[piotr dmitruk]

Szybowiec będzie konstrukcją łikendową ;)

Miałeś chyba najdłuższy weekend na świecie
Ale ciesze się, że robisz dalej, bardzo mi się to podoba.

[collins]

Miałeś chyba najdłuższy weekend na świecie

Nie wiem jak Wy, ale ja mam tak często, zaczynam coś z planem szybkiego ukończenia (najprościej) a jak już zacznę to zawsze coś jest do zmiany, ulepszenia, dorobienia, a czasu brak.
Dziękuję wszystkim za wsparcie.

[posejdon]

Bardzo fajnie Ci to wychodzi. Podoba mi się
Mam jednak dla Ciebie dwie rady (nie uznaj tego za czepialstwo ):
1. Te czarne linie w kabinie mógłbys ciutkę podrównać;
2. Nie wiem czy zabezpieczenie kółka taśmą to dobry pomysł. Będzie ona (biorąc pod uwagę tempo prac przy tym łikendowym modelu ) jakiś czas przyklejona więc może być później problem z jej oderwaniem bez uszkodzenia farby na samym kółku. Moim zdaniem lepszy w tym przypadku byłby papier, który ew. owinąłbyś taśmą z wierzchu.
Tyle od wujka dobra rada .

Bardzo fajny temat.

[piotr dmitruk]

2. Nie wiem czy zabezpieczenie kółka taśmą to dobry pomysł. Będzie ona (biorąc pod uwagę tempo prac przy tym łikendowym modelu ) jakiś czas przyklejona więc może być później problem z jej oderwaniem bez uszkodzenia farby na samym kółku. Moim zdaniem lepszy w tym przypadku byłby papier, który ew. owinąłbyś taśmą z wierzchu.

Ze względu na tempo powstawania moich modeli, często zabezpieczam taśmą takie fragmenty i pozostawiam na długo. Taśma Tamiyi to dobry wyrób, nie starzeje się wyraźnie i ryzyko zerwania farby nie jest wcale większe niż na świeżo pomalowanym modelu. Wadą "mufki" papierowej jest jednak to, że łatwo może spaść przy manewrowaniu modelem, bo przecież nie jest przylepiona, tylko nasadzona.
