Jak-1b Accurate Miniatures 1/48

[Klugi]

Dzięki, dodam spust.. parę rzeczy jest jeszcze do poprawki.

Mam pytanko w sprawie tej "rury"


Według instrukcji jest to wylot łusek od działka. Na zdjęciach w monografii, oraz innych, tego nie widać. Zauważyłem również że w większości warsztatów tego też nie ma. A więc.. czy ktoś może potwierdzić że tego naprawdę tak nie było w późniejszych seriach Jaków? W tej chwili to raczej usunę.

Pozdrawiam

[macias13_84]

Z tego co mi wiadomo występował tylko we wczesnej wersji z wysokim grzbietem

[Mikolaj75]

Nie znam przeznaczenia tej rury. Natomiast rzeczywiście występuje ona na rysunkach kabiny "1" na airwar.ru. W innych miejscach już nie, zaś ani razu nie spotkałem się z nią jeśli chodzi o kabinę "1b".
Gdyby kolega macias13_84 zechciał przybliżyć, skąd ma przytoczoną informację, będę wdzięczny. Pomimo ukończenia modelu, tematyka Jaka mocno mnie nadal interesuje.

[macias13_84]

Podobnie jak u Ciebie spotkałem ją na różnych planach ale tylko przy starszej wersji z wysokim grzbietem, nigdy dla wersji z obniżonym

tutaj najlepszej jakości jakimi dysponuję - troszkę je podkolorowałem aby był lepiej widoczny ten kanał

[Mikolaj75]

Nie otwiera mi się ten obrazek..
Niemniej Klugi spokojnie może rurę relegować w kabiny.
Aha - jak już mowa o kanałach łuskowych to nie zapomnij takowego zrobić na lewej burcie (dla km-u) - u Luranca i w AJ Press na ostatniej stronie ładnie widać.

[macias13_84]

w lewym górnym rogu jest symbol lupki u mnie na Mozilli działa ok. Tudzież klikasz prawym przyciskiem myszy następnie pokaż obrazek i klikasz na niego ten sposób też działa na Mozilli

[Klugi]

Dziękuję Panom za pomoc. Rura usunięta.

w lewym górnym rogu jest symbol lupki u mnie na Mozilli działa ok

u mnie jest widoczny "zakaz hotlinkowania"

Aha - jak już mowa o kanałach łuskowych to nie zapomnij takowego zrobić na lewej burcie (dla km-u)

Dorobiłem, ale nie pasuje zbytnio do kabiny. Po wstępnym pasowaniu raczej odpuszczę bo nie było za bardzo jej widać a żeby poprowadzić ją poprawnie trzeba by było trochę więcej chirurgi. Może jeszcze zmienię zdanie..

Trochę udało sie porobić w warsztacie;
Do fotela doszły pasy, zrobione z taśmy tamki i drucika


Drążek z nowym uchwytem pomalowany i wklejony


Dodałem też butle na prawej burcie


A tak wygląda całość sklejona



Kieszeni pomalowana i dopasowana


Rozpocząłem pasowanie kadłuba, przy dziobie trzeba było trochę poszerzyć, a za kabiną musiałem dodać trochę materiału bo szyba "pancerna" siedziała za nisko. Na pierwszym zdjęciu wersja listwy na podstawie kadłuba AM, w następnej wersji zrobiłem na prosto bo w planach nie widziałem raczej takiego skośnego wycięcia.




No i na koniec walka z chłodnicą, po dodaniu listewek i dopasowaniu mieści się chyba OK




Pozdrowienia

[Klugi]

Witam, ponieważ brak mi strasznie czasu prace idą powoli i nie ma za bardzo co pokazać. Mam pytanko na które sam nie mogę odpowiedzieć. Czy radio w Jakach 1 PLM były montowane na półce za fotelem pilota? Na razie stawiam na tak i że muszę dorobić.

Pozdrawiam

[Murek]

Kokpit wygląda bardzo fajnie, merytorycznie nie wiem ale Koledzy trzymają rękę na pulsie więc zakładam, że jest o.k. Efekt psują niestety pasy, zainwestuj kilka zł na trawione pasy AML do radzieckich samolotów.

[potez]

Czy radio w Jakach 1 PLM były montowane na półce za fotelem pilota? Na razie stawiam na tak i że muszę dorobić.

Nic nie musisz dorabiać.
po pierwsze to tego nikt nie wie, gdzie to radio było i ile z samolotów miało nadajnnik/odbiornik a ile tylko odbiornik.
Po drugie, jeżeli użyłeś deski z AM to odbiornik już masz zamontowany
Na dole po prawej pod tablicę przyrządów jest prózód odbiornika widoczny, dokładnie nad prawym pedałem orczyka, żłe kolorki mu dałeś bo czarny to on akurat nie był

[Mikolaj75]

Coś tam wiadomo o tym radyjku, na podstawie rosyjskich rysunków u siebie umiejscowiłem je jak poniżej:



Jeśli zamykasz kadłub, to prawdopodobnie nie ma to znaczenia. Pozdrawiam - Mikołaj

[Klugi]

Murek dziękuje za komplement i poradę. Bez lupy te pasy wyglądają OK na moje oko wiec myślę że je raczej zostawię. Może się pokuszę następnym razem na zakup blaszek, lub postaram się ładniejsze zrobić

Potez, dzięki.. a jaki kolor powinien być? Osobiście wątpię że ta tabliczka to odbiornik lub nadajnik.. raczej tylko tabliczka obsługi a sam odbiornik/nadajnik był własnie gdzie indziej...

Mikołaju, zastanawia mnie Twój post... w obydwu monografiach radio na niektórych (ale nie wszystkich) maszynach jest pokazane na półce pod oszkleniem za siedzeniem pilota.. coś w tym rodzaju (tak wiem że akurat to zdjęcie z jaka 3 ale pokazuje dokładnie o co chodzi)

[rotpol13]

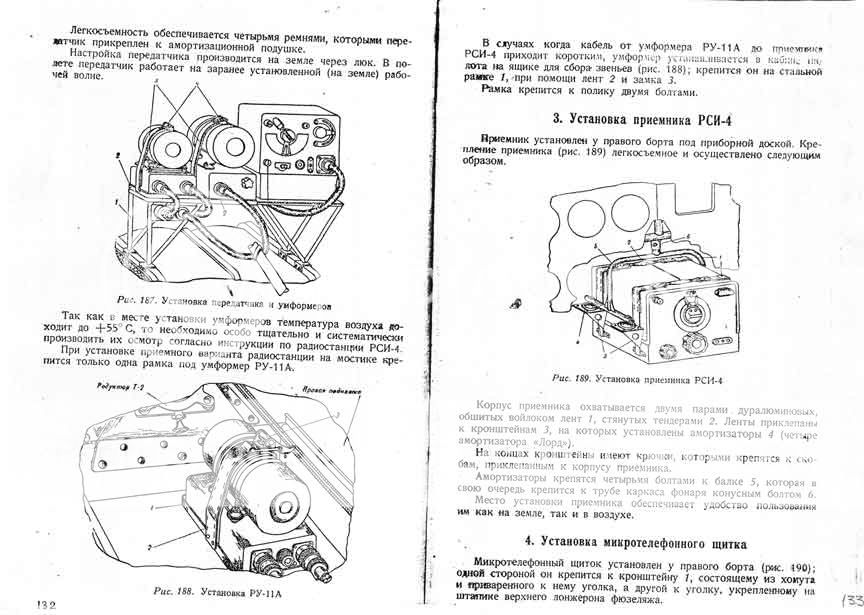

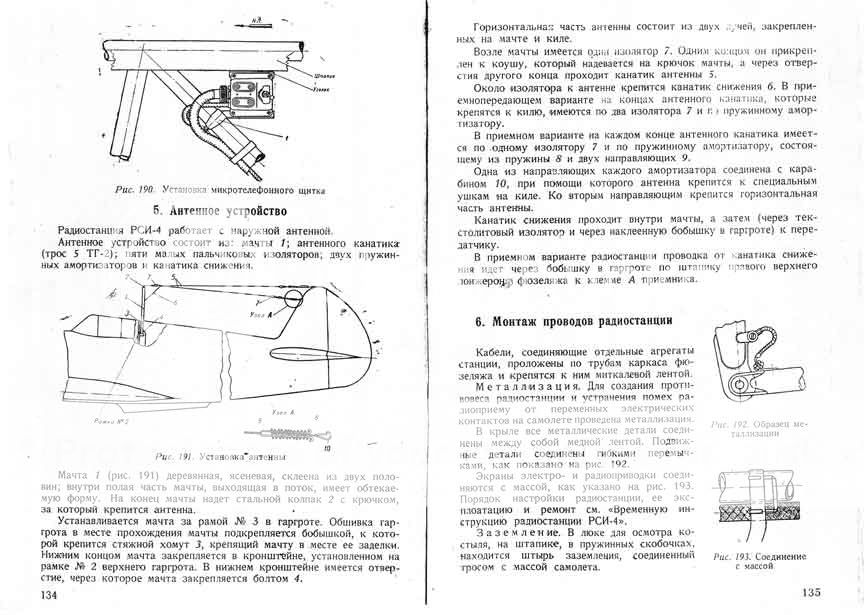

Original technical description of Yak-1 (1942). Here are some pages from it about radio equipment installation.

[potez]

Osobiście wątpię że ta tabliczka to odbiornik lub nadajnik.. raczej tylko tabliczka obsługi a sam odbiornik/nadajnik był własnie gdzie indziej...

Z wątpliwościami to do innego działu
Kamil Ci dał z instrukcji , że ma być pod tablicą - punkt 3 : umieszczenie Odbiornika RSI-4 a tu masz kolory:



Głównie chodzi o to, że miały szare fronty.
Dokładnie ten front masz odtworzony przez AM na tablicy.

[Klugi]

Super, dziękuje.
