StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

(27.09.2011-...)

StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » czwartek, 22 września 2011, 21:24

Witam,
Bardzo się cieszę, że na naszym forum jest sporo osób, które upodobały sobie StuGi i że powstał pomysł grupowej budowy ich modeli. Liczę na to, że ten projekt stanie się miejscem fajnej i merytorycznej wymiany zdań kolegów oraz wzajemnej pomocy. StuG jest moim drugim po PzKpfw IV ulubionym typem wozu bojowego z II wojny światowej i jak do tej pory starałem się zdobywać wiedzę na jego temat. Teraz nadszedł czas na budowę.

Jako bazę wybrałem StuG-a III Ausf.G z poniższego zdjęcia:

Obrazek
Źródło: "Panzerwrecks 4" Lee Archer and William Auerbach

Zdjęcie jest dość dobrej jakości i ujawnia sporo szczegółów tego działa szturmowego. Bazując na dostępnej mi literaturze sądzę iż jest to wóz wyprodukowany przez zakłady MIAG w październiku 1944. Jeśli się mylę chętnie wysłucham innego zdania co do okresu i miejsca produkcji.

Dlaczego tak go datuje?

- brak zimmeritu 09.1944 ->
- stalowe rolki podtrzymujące, wzór charakterystyczny wyłącznie dla zakładów MIAG 11.1943 ->
- wsporniki błotników charakterystyczne dla zakładów MIAG przez cały okres produkcji
- dach z trzema miejscami wpięcia dźwigu MIAG 05.1944 -> 10.1944
- hamulec wylotowy lufy finalnego typu z oboma elementami okrągłymi MIAG 06.1944 ->
- jarzmo skręcane z otworem na współosiowy KM MIAG 05.1944 ->
- gąsienice 40cm z czterema elementami wypukłymi 07.1944 ->
- integralny przód wanny spawany na zakładkę MIAG 04.1944 ->
- obrotowy KM na dachu 07.1944 (część produkcji) ->, 10.1944 (cała produkcja) ->
- zagroda na płycie nad-silnikowej MIAG 05.1944 ->

Z dostępnych w chwili obecnej na rynku modeli najbardziej pasujący do tego konkretnego StuG-a jest model Cyber-Hobby May 1944 Mid-Late. Zawiera większość niezbędnych elementów i będzie wymagał niewielu przeróbek.

Obrazek

Co ciekawe Dragon - CH poszedł tradycyjnie na łatwiznę dając również praktycznie te same elementy w modelu Mid Production July 1943 Schwarzen Ritters.

Nie bardzo rozumiem dlaczego Dragon zdecydował się na ten konkretny typ przodu wanny jaki jest w obu tych modelach. Typ spawany na zakładkę jest zdecydowanie rzadszy, a dodatkowo uszy do holowania z cyckiem u dołu zawężają ten typ przodu do okresu od 11.1944 (MIAG) i 01.1945 (Alkett) do końca wojny. Także zastosowanie go w modelu Schwarzen Ritters jest zupełną pomyłką, nie pierwszą i nie ostatnią. Szukając fajnego StuG-a do projektu szukałem min. właśnie wozu z przodem spawanym na zakładkę.

Co fajne oba wspomniane modele dają dwa typy błotników oraz wsporników, charakterystyczne zarówno dla zakładów Alkett jak i MIAG. Model Mid-Late dodatkowo posiada dach z podstawą pod obrotowy KM i ma wystające łby śrub mocujący do nadbudówki.

Na start kilka elementów odcięte od ramek i złożone na sucho.

Obrazek

Zaczynam budowę w StuGmanii jako pierwszy ale z pewne skończę jako ostatni, znając swoje umiejętności, a przede wszystkim możliwości czasowe.
Ta budowa trochę potrwa :)

Chętnie wysłucham sugestii i uwag na etapie budowy i malowania.

Krzysiek
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Reklama

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez Jarek Gurgul » czwartek, 22 września 2011, 22:11

Jak to zwykle bywa, na każdym zebraniu ktoś musi zagaić. Krzysztof "Vis13" jako pomysłodawca i gospodarz tego projektu z pewnością się ucieszy, że znalazł się pierwszy "odważny" :).

Wdzięczny temat sobie wybrałeś - maszyna dwojga imion. Na dodatek sporo z tej fotki da się wywnioskować, więc unikasz mąk wątpliwości :).

Ciekawi mnie, co planujesz jeżeli chodzi o kamuflaż. Na nadbudówce widać przynajmniej dwie barwy. Pierwsza wiadomo, to "Wehrmacht Olive", ale co z drugim kolorem? I czy był jedynie drugi, czy może jeszcze i trzeci? Sąsiad "223" (też z jakąś nazwą na przedniej płycie) wydaje się mieć na Schurzenie trzy kolory, choć na samym pojeździe ciężko dostrzec jakieś zróżnicowanie, więc sugerowanie się sąsiadem może być nadużyciem. Ciekawe...

No i co z imionami? Pierwsze to "Mitzi". Ale drugie - "Frita"? Słaby mam wzrok i nie mogę się doczytać tego gotyku :).

Jarek
Avatar użytkownika
Jarek Gurgul

Posty: 6029
Dołączył(a): środa, 19 września 2007, 12:10
Lokalizacja: Bydgoszcz

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » czwartek, 22 września 2011, 22:42

Jarek,
Nad malowaniem jeszcze się dokładnie nie zastanawiałem, ale wydaje mi się, że są trzy znane kolory. Zastanawia mnie wyjątkowo ciemne jarzmo armaty oraz bardzo jasna plama na przodzie wanny. Czyżby wynik pożaru? Chociaż to mało prawdopodobne.

Wóz "223" wydaje się być bliźniaczy. Różni je tylko jedna zasadnicza sprawa. "223" ma tradycyjnie spawany przód 80mm, a mój na zakładkę. Poza tym wydają się być niemal identyczne. Schutzeny skutecznie zasłaniają wspornik oraz rolki podtrzymujące, ale założyłem że jest to ten sam zakład MIAG. W moim wozie są pozostałości po wieszakach więc za pewne miał takie same schutzeny jak "223", zanim je pogubił.
W pełnej krasie zdjęcie jest szersze i obok stoi jeszcze StuG III Ausf.C/D i Marder 38(t). Z tyłu majaczy kopułka dowódcy PzKpfw IV Ausf.J oraz PzKpfw III Ausf.M/N.

Tak są tam dwa imiona. to z prawej to ERIKA, a z lewej MITZI (to mi się kojarzy jakoś z pewną polską komedią o Cesarsko-Królewskich i sceną z fortepianem, chyba że coś mylę ;o) )
"223" ma imiona ELSA oraz NELLY.

Myślę że temat malowania wspólnie jakoś rozgryziemy.

Krzysiek
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez Vis13 » piątek, 23 września 2011, 12:44

Witam
Bardzo się ciesze z pierwszego wątku, mam nadzieje dobrej wspólnej zabawy :)
Ciekawa stuka tzn StuGa :)
Gąsienice będziesz musiał podmienić, chyba tylko Modelkasten produkuje ten typ i mam nieodparte wrażenie, że został wprowadzony do użytku wcześniej niż w 1944.
Co do malowania zastanowiłbym się czy w tym okresie zielony nie był już bazą na którą nakładano inne kolory.
Ciekawostka raczej nieczęsto spotykaną jest oznaczenie typu pojazdu na boku osłony jarzma działa (jeszcze wyraźniej widać to na 223)

Brakujące elementy (obrotowy km, wyrzutnik granatów) będziesz samodzielnie dorabiał?

Pozdrawiam
Vis13

Posty: 705
Dołączył(a): poniedziałek, 24 września 2007, 20:49
Lokalizacja: 3miasto/Tczew

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » piątek, 23 września 2011, 18:16

Za książką - zielona baza została wprowadzona rozkazem z 2 stycznia 1945.
Na ten moment sądzę, że Mitzi ma bazę jeszcze Wehrmaht Olive, ale podyskutujemy jeszcze o tym.

Co do gąsienic czy to jest SK-22 Modelkastena?
Jeśli tak to chyba Friul ma takie ATL-28.

Brakujące elementy to:
- pilzeny na dachu - bułka z masłem
- obrotowy MG - hmmm trzeba będzie pokombinować, ale chyba mam pomysł ...
- wyrzutnik - mam ramkę z Tigera Dragona o ile pamiętam z tym wyrzutnikiem
- rolki MIAG stalowe - może jakiś producent się wreszcie zlituje i wypuści je w żywicy
- wspornik lufy - do dorobienia lub może również ktoś w żywicy wypuści kiedyś poza CMK

Krzysiek
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez Vis13 » sobota, 24 września 2011, 00:11

KrisFX napisał(a):Co do gąsienic czy to jest SK-22 Modelkastena?
Jeśli tak to chyba Friul ma takie ATL-28.


Krzysiek, niestety nie. Także kiedyś tak myślałem, ale dociekilośc Kuby Plewki zmusiła mnie do poszukiwań i weryfikacji.
To co daje Friul to jakaś odmiana z zębami antypoślizgowymi późnych gąsienic tzw lekkich, najczęściej stosownych na Jagdpanzerach

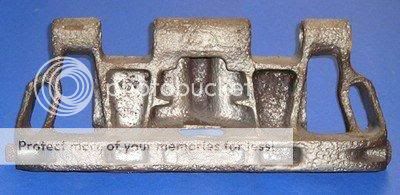

Typ lekki
Obrazek

Odmian jaką daje Friul
Obrazek

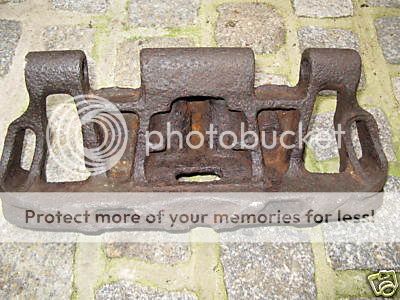

Natomiast Twój StuG ma takie gasienice (oczywiście bez tych "łopat" winterketten)
Obrazek

Natomiast aby nie popadac w skrajności.... różnice na modelu będą prawie niewidoczne ;o)
Vis13

Posty: 705
Dołączył(a): poniedziałek, 24 września 2007, 20:49
Lokalizacja: 3miasto/Tczew

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez bartek72 » poniedziałek, 26 września 2011, 06:42

Wypas! Będę śledził z uwagą, zwłaszcza, że mam ten sam zestaw i dokładnie to samo zdjęcie chodziło mi po głowie...
No to chyba już pora przenieść te StuG-i z inkubatora do nowego projektu grupowego?
Avatar użytkownika
bartek72

Posty: 784
Dołączył(a): poniedziałek, 13 października 2008, 18:11
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » poniedziałek, 26 września 2011, 21:18

Krzysiek,
Fakt nie da się ukryć są to inne typy gąsienic. Przegapiłbym to sam także dzięki za wskazówkę. Będą w takim razie Modelkasteny. Tylko na boki nadbudówki coś pokombinuję bo o ile słyszałem to MK daje dokładnie tylko tyle ogniw ile potrzeba i o jakichś na pancerz można pomarzyć. A jako że stroną drogową są odwrócone do nadbudówki to jakąś tańszą wersję się wykombinuje.

Bartek,
Fajnie, że podoba Ci się mój wybór. Patrząc na Twoje dotychczasowe prace mam nadzieję, że dołączysz do naszej małej gromadki ze StuGiem.

Budowę będę zaczynał od uzbrojenia i tu zastanawia mnie jedna rzecz. Na wielu zdjęciach jarzma skręcanego ze współosiowym MG widać delikatną obwódkę wokół otworu. Na części zdjęć jest ona niewidoczna i tu się zastanawiam co to może być? Czy może lekko wystający koniec rurki przez, którą przechodziła lufa MG? Czy może jakiś pierścień wkręcony w otwór wylotowy?
Jak wiadomo część dział miała tylko sam otwór a MG nie było montowane. Np. w StuH-ach o ile się nie mylę nie montowali MG ponieważ mechanizm oporopowrotników haubicy 105mm był tak duży, że nie było miejsca na karabin.

Przykładowe zdjęcia z widocznym elementem w StuG jak i StuH (Seelow):

Obrazek

Obrazek

Źródło: Sturmgeschutz III Vol.II P.Muller W. Zimmermann

Jak by co to wymyśliłem już prosty sposób jak to zrobić.

Przy okazji w pudle z dodatkami znalazłem taką lufę Armorscale.

Obrazek

Miała być zestawowa ale ta jest fajniejsza.
Jaki klej polecacie do lufy? Zwykła "Kropelka" czy coś bardziej wymyślnego?

Krzysiek
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez Patterson » poniedziałek, 26 września 2011, 21:35

No to liczę, że się tym patentem na wykonanie pochwalisz :-> A moim zdaniem to nic innego jak osłona przed deszczem, żeby spływająca woda opływała otwór strzelniczy.
Avatar użytkownika
Patterson

rpm2

Posty: 2230
Dołączył(a): czwartek, 20 września 2007, 16:21
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » wtorek, 27 września 2011, 10:46

Marcin,
Pomysł mam prosty. Z okrągłego białego patyczka o średnicy minimalnie większej niż otwór wylotowy odkroić bardzo cieniutki plasterek. Przykleić go w miejscu wiercenia i dopiero potem bardzo ostrożnie wywiercić otwór przez ten krążek i element modelu. A jak to będzie wyglądało się okaże. Na razie taki mam pomysł.

K.
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » piątek, 30 września 2011, 08:13

W przepastnych otchłaniach internetu udało mi się odszukać StuG-a dokładnie z takiego samego okresu i fabryki jak mój StuG projektowy. Na dachu są 3 "pilzeny" potwierdzające okres produkcji przed listopadem 1944.
Przetrwał do czasów dzisiejszych we w miarę niezłej kondycji. Znajduje się w Thun w Szwajcarii i został ostatnio odrobinę odrestaurowany przez muzeum. Jak by trafił do Poznania to zapewne by pojechał, a tak tylko go odmalowali ...
Co ciekawe na jednym z błotników, najprawdopodobniej podczas remontu zamontowano wsporniki Alkett, na drugim są oryginalne MIAG.
Zdjęcia podlinkowane bezpośrednio ze strony na, której się znajdują.

Obrazek

Obrazek

Obrazek

Co ciekawe ma on pancerz przedni spawany na zakładkę taki jak Mitzi.

Najbardziej zależało mi na zdjęciu tyłu pojazdu, ponieważ nie byłem pewien czy montować imitacje ośmiu bolców pod późny sprzęg holowniczy czy nie. Panzer Facts podaje dla tego okresu informację o tym, ale nie miałem żadnego zdjęcia z epoki potwierdzającego ten fakt. Sprzęgu w tym okresie jeszcze nie montowano a bolce pod jego montaż już były.
W związku z tym potrzebne są inne tłumiki z podcięciami na bolce do sprzęgu.

Krzysiek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez KrisFX » poniedziałek, 24 października 2011, 22:10

Żeby nie było, że nic się nie dzieje. Na postawie planów wywierciłem otwór pod granatnik.

Obrazek

Granatnik pochodzący z modelu Panther G Dragona włożony na sucho ładnie pasuje.

Obrazek

Ciężko się trochę wierci wiertłem 4,8 mm trzymanym w palcach ale po poprawkach papierem nie wygląda źle.
Zdjęcia trochę słabe.


Krzysiek
Obrazek
Avatar użytkownika
KrisFX

Posty: 166
Dołączył(a): czwartek, 6 sierpnia 2009, 14:37
Lokalizacja: Warszawa

Re: StuGmania - StuG III Ausf.G MIAG 10.1944 Cyber-Hobby 1:35

Postprzez bartek72 » wtorek, 25 października 2011, 15:10

Idziesz jak burza! ;o)
Coś dziwny ten plan, wcale nie w skali 1:35.
Avatar użytkownika
bartek72

Posty: 784
Dołączył(a): poniedziałek, 13 października 2008, 18:11
Lokalizacja: Warszawa


Powrót do StuGmania - StuG III G (StuH) - mini projekt grupowy
