Komora bombowa Do 17

[Pawel Burchard]

I tu chyba dzielona ale tak pół na pół



p.

[robmario]

Zauważyłem, że przy komorze występują chyba na początkach i końcach drzwi charakterystyczne oznaczenia na kadłubie ponad krawędzią komory. Mogą czasami ułatwić identyfikację wersji i określić podział zamykanych drzwi.

[Pawel Burchard]

Zauważyłem, że przy komorze występują chyba na początkach i końcach drzwi charakterystyczne oznaczenia na kadłubie ponad krawędzią komory. Mogą czasami ułatwić identyfikację wersji i określić podział zamykanych drzwi.

Wg manuala do 17 E tam (wręgi 11 i 13) powinny być napisy 'Hier unterbocken' w takich niedomkniętych prostokątach, więc raczej nie ma to związku z klapami komory a wskazuje punkty podparcia samolotu przy pracach związanych z podwoziem np.

p.

[GrzegorzS]

Mogą oznaczać wręgi kadłuba, czyli rzeczywiście odpowiednie punkty podparcia.

[cris]

Dzięki Panowie za tak liczny odzew i spore wyjaśnienie w temacie .
Myślę że nie tylko mnie przydadzą się te informację , bo temat z lekka zagmatwany ,jak by się na pierwszy rzut oka mogło sądzić
Na początku w grę wchodziła tylko sprawa; jak duża była ta nieszczęsna komora bombowa w Do 17 E ?
W trakcie dyskusji wyszło ,że nie tylko jest pojedyncza (w wr. E) ale i zaopatrzona w czworo drzwi , a i w wersji M jest podobnie (długa komora ;8 szt. klap bombowych ) .Tego bym nie przypuszczał ,sądziłem że tak jak w późniejszej wersji Z tych klap/drzwi było 2 szt.-prawa, lwa
No cóż, po to są właśnie takie fora zęby to wyjaśniać
Na zakończenie dodam ,że przypatrując się zdjęciom zastanawia mnie jedno : jak miały by się przecisnąć przez te ,,szpary" bomby 250 kg ,kiedy widać że 50 ledwo się mieściły przy zrzucie ?
Chyba wewnątrz Dornier Do 17 E i również M przenosiły TYLKO bomby SD 50 ,no ale jak dla mnie to już niezbyt istotne
Pozdrawiam cris

[Pawel Burchard]

Krótko dla porządku - w wersji M komora (nazwijmy ją podwójna) była identyczna jak w Z, no powiedzmy we wczesnych Z, i było możliwe przenoszenie dwóch bomb 250 kg - tu nie ma co kombinować bo po prostu są dostępne oryginalne 'instrukcje obsługi'.
W wersji E faktycznie była komora krótka, z innym systemem klap, tylko dla bomb 50 kg. Stąd fotki Do 17 E z bombą 250 kg na zewnętrznym zaczepie - tu można dyskutować co do szczegółów bo nie ma oryginalnej dokumentacji powszechnie dostępnej.

p.

[cris]

Miałem już przestać drążyć ten temat ,ale.....

Krótko dla porządku - w wersji M komora (nazwijmy ją podwójna) była identyczna jak w Z, no powiedzmy we wczesnych Z, i było możliwe przenoszenie dwóch bomb 250 kg - tu nie ma co kombinować bo po prostu są dostępne oryginalne 'instrukcje obsługi'.p.

Hmm ,a ja tu widzę też podobny system drzwi bombowych co w E,tylko że oczywiście 2X (4 z przodu i 4 z tyłu ) i też jakoś ciężko by było z tymi 250'siątkami

Do 17 M miał dodatkowo taka sama podwójną komorę pomiędzy wręgami 13-15 również z czterema drzwiami (vide foto).

Chyba jednak za dużo mitów i uproszczeń z tymi Dornierami -,,tak wszystko do jednego worka''
Np.z tych planów instrukcji obsługi wersji E też nie wynika że miał po dwie klapy na stronę-a miał!

Tu jest fragment między wręgami 11 a 13 (oczywiście Do 17 E):

[Pawel Burchard]

Np.z tych planów instrukcji obsługi wersji E też nie wynika

Wynika, że jest podłużnica przez środek komory, co uniemożliwia umieszczenie w niej centralnie bomby 250 kg. Natomiast w kwestii drzwi/klap - są fotki, które sam znalazłeś i wkleiłeś więc chyba to jest jasne. Ponadto jest to rysunek z Ersatzteilliste.

Odnośnie Do 17 M to zapoznaj się proszę z 'Do 17 M Bedienungsvorschrift Abwurfwaffe' i raczej nie będziesz już miał wątpliwości... żadnych

p.

[Pawel Burchard]

Komora 17 M (z rzeczonego Bed.-Vorschrift)



p.

[jwk]

Witam,
Jako, że tematów od do17 nie ma zbyt wielu, a interesujący mnie rejon samolotu jest tuż obok komór bombowych postanowiłem nie zakładać nowego.

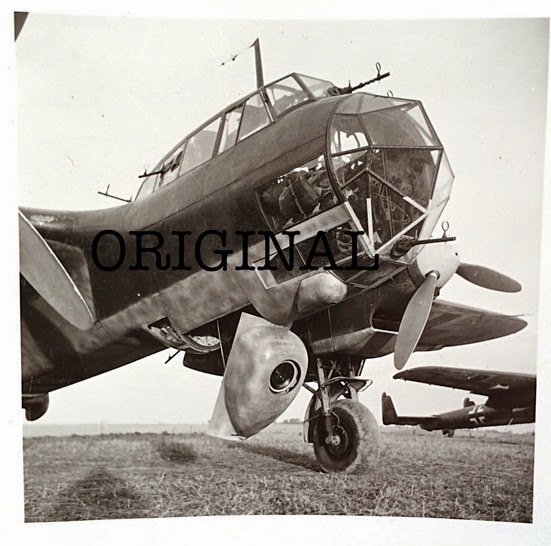

Poszukuję zdjęcia wejścia do samolotu od strony wewnętrznej. Czy to co proponuje icm w swoim modelu jest akceptowalne, bo nie rozumiem co przedstawia. Spodziewałem się jakiś stopni, czy drabinki.

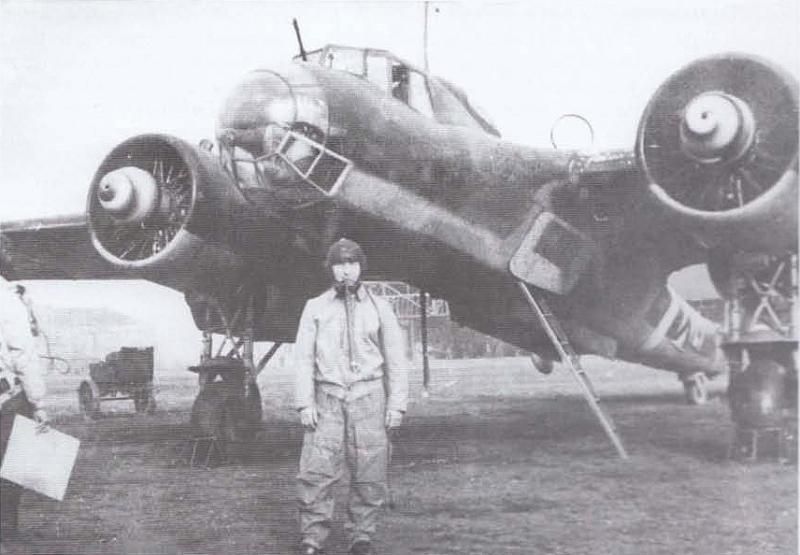

Choć jak widać na drugim ze zdjęć stosowano dostawianą.





Korzystając od razu zapytam- jak wyglądał celowniki na karabinach?
Z góry dziękuję.
