Problem z podwoziem w I-16

[tomhajzler]

Witam!
Odnośnie podwozia mam problem z rozwikłaniem zagadki wsporników, które są widoczne na poniższych zdjęciach w przedniej i tylnej części. Jednym końcem łączą się z osłoną podwozia, ale co z drugim ich końcem. Może ktoś dysponuje materiałami, które pokażą jak te elementy przebiegają. Z góry dziękuję.





Pozdrawiam, Tomek Hajzler.

[qalimar]

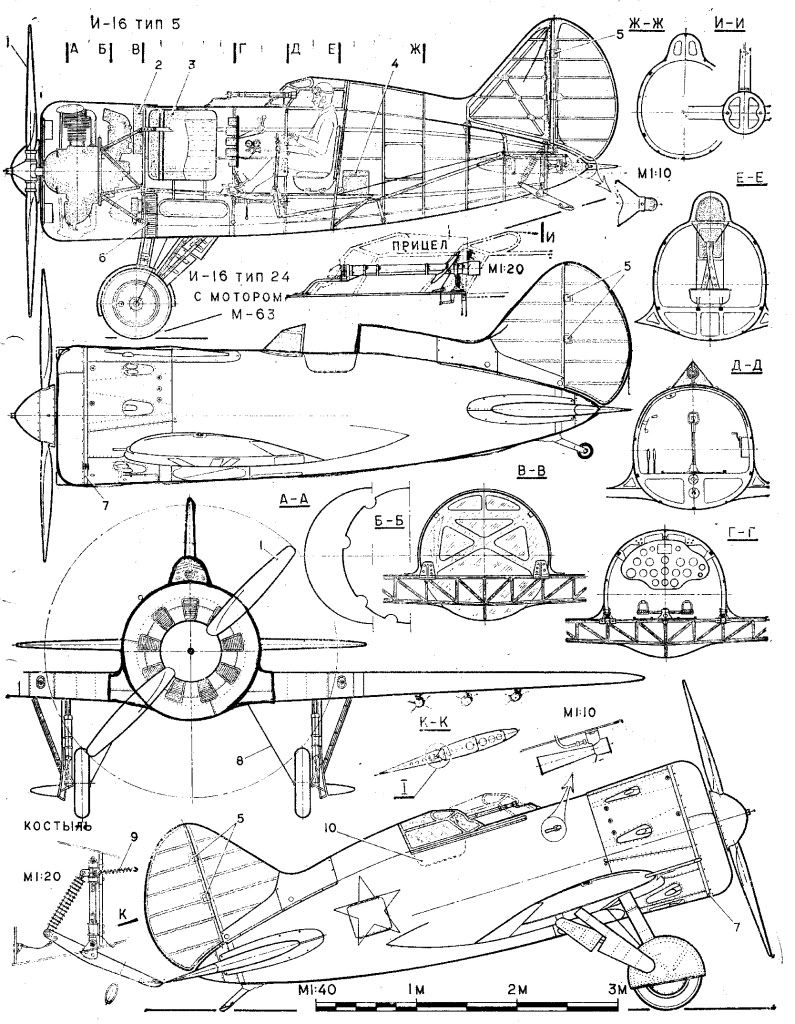

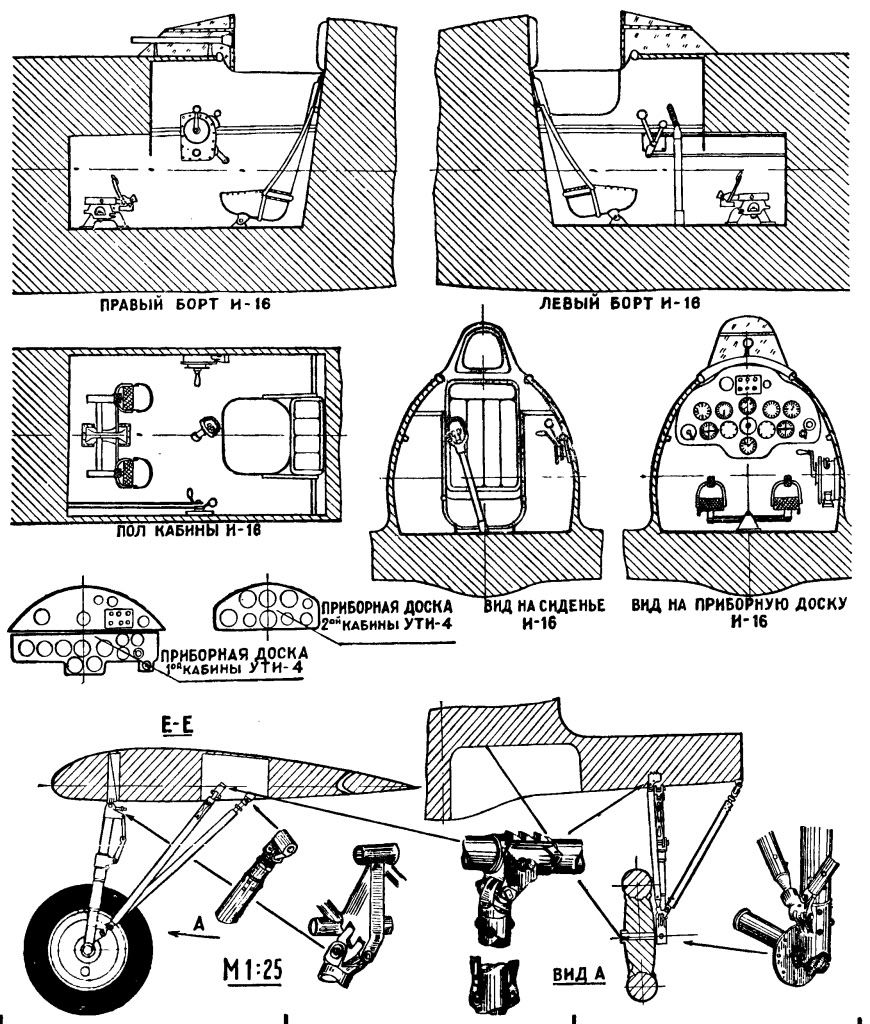

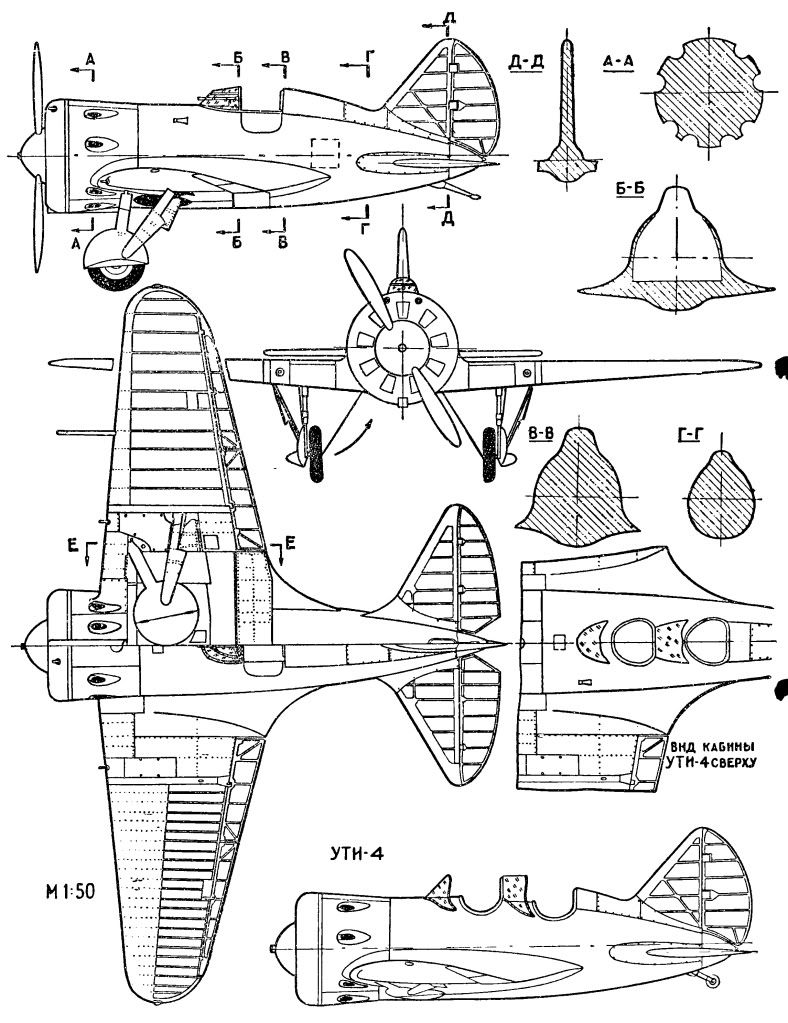

Voila- materiały z ogólnodostępnej strony Modelist Konstruktor:

[tomhajzler]

Bardzo dziekuję!
Ciekawe rysunki, muszę je dokładnie przeanalizować. Na pierwszy rzut oka niestety nie znajdę w nich odpowiedzi.
Tomek

[spiton]

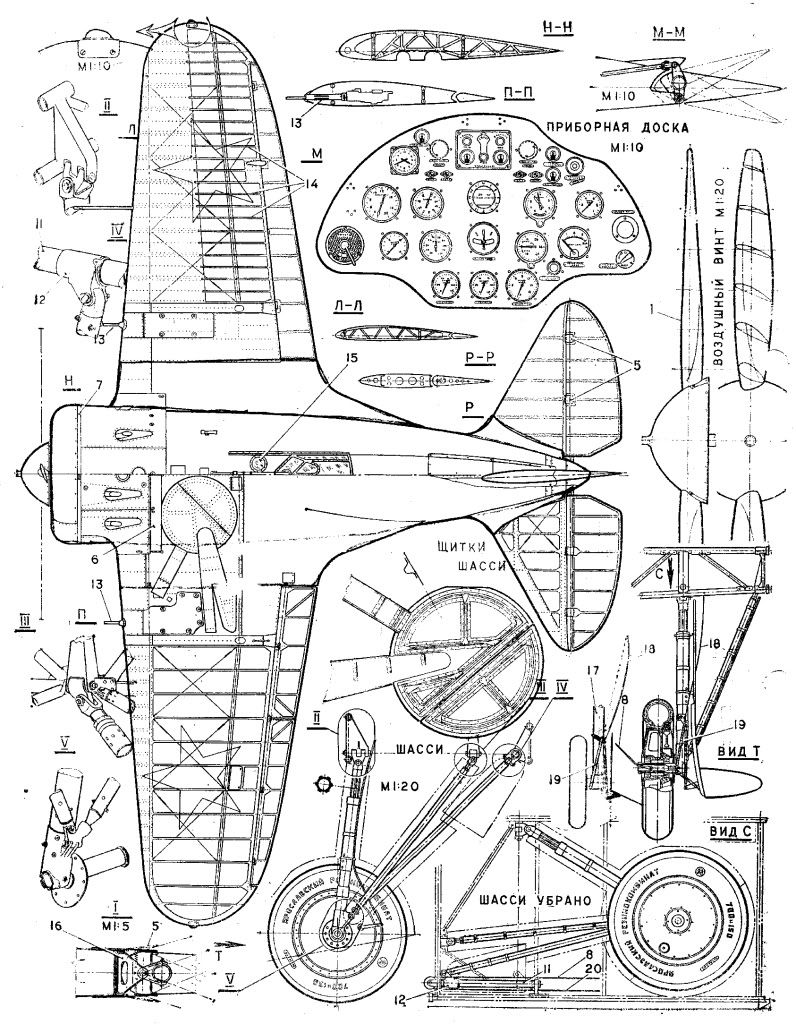

Na pierwszym rysunku detale "II' "III' i "IV" to interesujące Cie mocowania goleni(czy wsporników) podwozia do konstrukcji płata.
Fajne rysunki. Też dziękuję ,-)).

[GrzegorzS]

Tomhajzlera chyba bardziej interesuje mocowanie osłony podwozia (jej dolnej części) do samego podwozia. Te prętowe wsporniki z jednej strony są przymocowane do samej osłony a z drugiej biegną w okolice piasty koła. Niestety ja też nie jestem w stanie tego wyjaśnić.

[tomhajzler]

Właśnie o te wsporniki mi chodzi. Widząc te rysunki z modelista myślałem, że coś znajdę, ale niestety nic nowego w tej sprawie nie wniosły.
Tomek Hajzler

[qalimar]

Myślę, że jeśli chodzi o mocowanie goleni rozjaśni Ci to rysunek "wid S"- na pierwszym od góry dół po prawej- schemat złożonego podwozia. Widać, gdzie owe kształtowniki są mocowane do wręgi siłowej, a goleń główna do dźwigara. Zwróć uwagę na detal 12-11 to musiało być jakieś korytko przesuwu wspornika z miejsca wysuniętego podwozia w miejsce schowanego. Idealnie w korytko pasuje część II z lewego górnego rogu. Potwierdza to zdjęcie- jest tam prostokątny otwór. Po prostu wspornik jeździł sobie na boki podczas składania i rozkładania podwozia:)
Jeśli chodzi o mocowanie osłony- fakt tu jest nieco trudniej, ale z przodu były to wsporniki bardziej "rozwarte biegnące ze wzmocnień osłony do piasty, z tyłu mniejszy wsporniki.
http://www.airplane-pictures.net/image90056.html
Na tych rysunkach możesz odczytać każdy detal podwozia (i nie tylko), musisz tylko pozbierać informacje rozstrzelone na stronie.

[wojtek_fajga]

Tomku, może na obrazku poniżej czegoś się doszukasz.

[tomhajzler]

Tomku, może na obrazku poniżej czegoś się doszukasz.

Znam je i nie raz oglądałem, ale z niego też nic nie wywnioskowałem, chociaż widać na nim te elementy jakby były przymocowane do dolnej części goleni, w okolicach piasty, chyba, że to efekt uszkodzeń. Podejrzewam, że wszystkie te wsporniczki były jakoś połączone i na dodatek tworzyły całość z zespołem poruszającym osłoną podwozia, tą poziomą. Na drugim moim zdjęciu widać jakiś element po prawej stronie, przy kole.
Dzięki wszystkim za pomoc.
Pozdrawiam, Tomek

[Jaho63]

Dolna "klapka" ma chyba tylko cięgno połączone linką, która je zamykała/prostowała podczas wciągania podwozia. :inkę widać obok goleni, luźną. Główna część pokrywy to ma chyba te dwa wsporniki tylko, widać je na tym rozwalonym egzemplarzu.

[tomhajzler]

Dolna "klapka" ma chyba tylko cięgno połączone linką, która je zamykała/prostowała podczas wciągania podwozia. :inkę widać obok goleni, luźną. Główna część pokrywy to ma chyba te dwa wsporniki tylko, widać je na tym rozwalonym egzemplarzu.

Z dolną klapką masz rację, gdyż element poruszający klapką jest bliżej osłony podwozia. A tych wsporników o które mi chodzi było 4, na zdjęciu widać tylko dwa, ale pozostałe mogły zostać urwane na skutek uszkodzeń.
Tomek

[qalimar]

Pobierz to, najlepiej z Rapidshare:

http://book.tr200.net/v.php?id=185073

Aby odczytać, musisz pobrać wersję rosyjską Adobe Reader'a. Znajdziesz baaaardzo wiele zdjęć.

A w ogóle, najprościej będzie jeśli napiszesz do niego: http://modelwork.pl/profile.php?mode=viewprofile&u=4455

Najlepiej pytać u źródła

[tomhajzler]

Bardzo dziękuję za okazaną pomoc.
Tomek Hajzler
