Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez abtb » wtorek, 5 października 2021, 09:07

dymuwa napisał(a): A on tam jest !


Obstawiam, ze kot stoi (ukrył się) na wygiętym panelu podłogowym, tuż przy samym cokole i założył czapkę niewidkę - taka to podstępna bestia :mrgreen:

piotr dmitruk napisał(a):każdy ma prawo wnieść protest


Tylko po co? Żeby odebrać człowiekowi radochę z klejenia modelu? Niech robi, pokaże co potrafi a i tak się to wszystko podsumuje w ankiecie.
abtb

Zimna Wojna 1

Posty: 852
Dołączył(a): poniedziałek, 3 grudnia 2018, 08:43
Lokalizacja: Bielsk Podlaski

Reklama

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » wtorek, 5 października 2021, 14:04

piotr dmitruk napisał(a):... zamiast kilku postów wystarczyłoby jeszcze jedno zdjęcie....


Mam nadzieję, że poniższa ilość kotów na zdjęciu pozwoli na formalne przystąpienie do konkursu.
Obrazek
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez piotr dmitruk » wtorek, 5 października 2021, 14:08

O! I gites!
Pozdrawiam
Piotrek
MOJE PORTFOLIO ARCHIWUM X- W moich galeriach wskazana jest rozsądna krytyka modeli.
Avatar użytkownika
piotr dmitruk

Mistrz Osobliwości

Posty: 9181
Dołączył(a): środa, 19 września 2007, 18:18
Lokalizacja: Rzeszów

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez Flyzloty » wtorek, 5 października 2021, 18:18

kociaki...

https://youtu.be/t60i9kPv3xQ?t=488

i jak tu nie lubić Groma
Obrazek
Avatar użytkownika
Flyzloty

Zimna Wojna 2

Posty: 1218
Dołączył(a): sobota, 25 lutego 2012, 00:13
Lokalizacja: Kraków

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » wtorek, 5 października 2021, 18:38

Flyzloty napisał(a):,,, i jak tu nie lubić Groma


Kolego, dzięki! Na marginesie zadanie dla dociekliwych: proszę wytłumaczyć osobie niesłyszącej czym się różni pies od kota :shock:

Zaczniemy powoli.

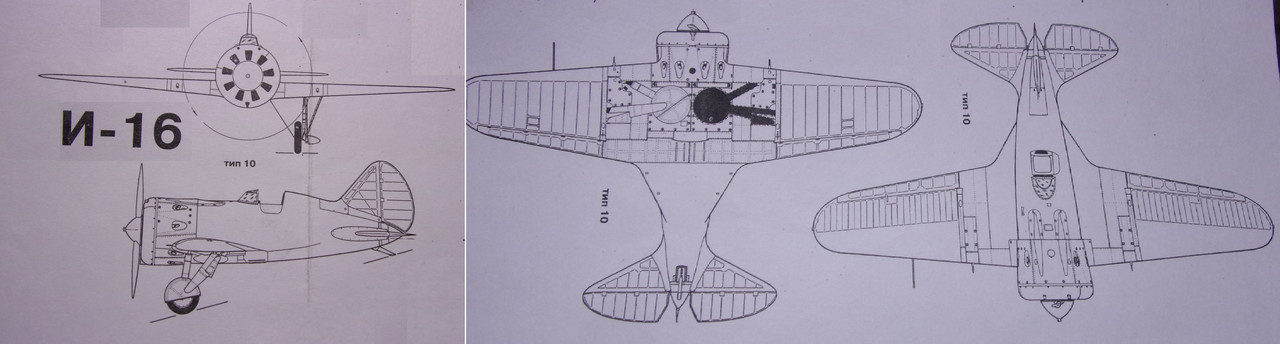

Robiąc downing z typ 24 Hasegawa do typ 10 będę korzystał przede wszystkim z rysunków książek M.Masłowa "Myśliwiec I-16" wyd. Eksprint,2005 i Eksmo,2007. Skorzystam też z publikacji S.Iwanowa "Myśliwce Polikarpowa" cz.II, wyd. Nota,2004.

Obrazek

Model Hasegawa mimo deklaracji tak naprawdę nie jest ani typ 24, ani 18. Jest to "bigosik", posiadający szereg cech różnych modyfikacji i uproszczeń, co jest mi na rękę.

Oto co należało by zrobić:
- operację plastyczną przodu i boków osłony silnika;
- trochę dopracować dolne powierzchnie skrzydeł
- zlikwidować drzwiczki pilota z prawej strony kabiny i pokrywę radiostacji
- wykonać okienka kontroli podwozia i okienka oświetlenia tablicy przyrzadów
- zmienić owiewkę śmigła i samo śmigło (w t.10 było o stałym skoku)
- zmienić kółko ogonowe na wspornik typu kula
To jest to, co niezbędne, no i plus drobiazgi, w których tkwi diabeł.

A dla kolegi Mikołaj75 jeszcze rosyjska stronka, ukazująca szczegóły konstrukcyjne typ 10 https://military.wikireading.ru/14335
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez GrzeM » wtorek, 5 października 2021, 21:52

Ciekawie się warsztat zapowiada. A jak ten iszak Hasegawy leży w planach? Jest ok, czy trochę fikcja?
Avatar użytkownika
GrzeM

Posty: 2992
Dołączył(a): poniedziałek, 19 stycznia 2009, 22:39

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » środa, 6 października 2021, 05:43

Geometria bryły odniesiona do rysunków M.Masłowa jest praktycznie ok. Śpieszyłem się, więc na długość mi na zdjęciu wyszedł przydługawy.
Obrazek

Hasegawa sprzedaje ten model w wersji sowieckiej typ 17 (51386), typ 18 (51327) i fińskiej typ 24 (00926). Wypraski są te same z podstawowym błędem - brak wyżłobień od spodu na chowane narty (które w zestawie "fińskim" są).
Brakuje też zaczepów na podwieszane pod skrzydłami uzbrojenie. Brak okienek do kontroli podwozia we wnękach kół. Imitacja płótna na skrzydłach "na moje" zbyt głęboka. Dużą zaleta zestawu jest jego spasowanie - praktycznie składa się bez szpachlowania, czego niestety, nie można powiedzieć o zestawie z ICM gdzie jakość odlewów zmienia się od partii do partii produkcyjnej. Przerabiałem już Hasię na typ 10 dwukrotnie (na sowiecki i chiński), i za każdym razem to była przyjemna zabawa.
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez Panzer » środa, 6 października 2021, 08:44

Uważaj na gumowe koła. W modelach ze wschodu często gęsto ta guma topi plastik. Zanim założysz oponki i gumę i plastik pokryj jakimś dobrym podkładem.
Pozdrawiam, Radek
Obrazek
Avatar użytkownika
Panzer

Posty: 2317
Dołączył(a): poniedziałek, 31 marca 2008, 15:50
Lokalizacja: Tychy

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » środa, 6 października 2021, 17:27

Dziękuję wszystkim gościom i podglądaczom mojego warsztatu.Wymiana zdań jest mile widziana.

Panzer napisał(a):Uważaj na gumowe koła. W modelach ze wschodu często gęsto ta guma topi plastik. Zanim założysz oponki i gumę i plastik pokryj jakimś dobrym podkładem.

Miałem do czynienia w swojej praktyce tylko z gumowymi kołami Elf i Equipage. Te ostatnie są bardziej wiotkie i w przypadku nadlewów miałem problem z ich usunięciem. Metoda jest zamrażalnik - wtedy sztywnieją i łatwiej je można obrabiać mechanicznie. Generalnie zawsze maluje piasty kół, może dlatego nie spotkałem się z opisanym przez Ciebie problemem.
Dzięki za uwagę!
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez GrzeM » środa, 6 października 2021, 19:23

dymuwa napisał(a):Geometria bryły odniesiona do rysunków M.Masłowa jest praktycznie ok. Śpieszyłem się, więc na długość mi na zdjęciu wyszedł przydługawy.

Dzięki!
Z Twoich zdjęć wynika że poza tym że skrzydła i usterzenie maja trochę "za ostre" końcówki rzeczywiście model jest bardzo przyzwoity.
Avatar użytkownika
GrzeM

Posty: 2992
Dołączył(a): poniedziałek, 19 stycznia 2009, 22:39

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » środa, 6 października 2021, 21:06

GrzeM napisał(a):...poza tym że skrzydła i usterzenie maja trochę "za ostre" końcówki rzeczywiście model jest bardzo przyzwoity.

Zgadza się. Na razie nikt nie opracował w pełni zgodnego z rysunkami modelu I-16 w 1:72 w plastiku. Najbliższy jest nadal ICM, ale i on ma kilka "kuch" - brak rurki Venturi, niewłaściwy kąt ustawienia ogona.Nikt na świecie w plastiku nie produkuje poprawnych wczesnych wersji
"iszaka" - może Arma Hobby by się pokusiła? Na typ 5 był by popyt jak diabli - malowania sowieckie, hiszpańskie, fińskie, chińskie...
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez marco2607 » środa, 6 października 2021, 22:14

dymuwa napisał(a): może Arma Hobby by się pokusiła? Na typ 5 był by popyt jak diabli - malowania sowieckie, hiszpańskie, fińskie, chińskie...


No nie , teraz to pojechałeś po bandzie. Brzydota totalna tej ruskiej popierdówki.
Modelu idealnie oddającego rzeczywistość nie zbuduje się nigdy, ale próbować trzeba !
Avatar użytkownika
marco2607

Posty: 2846
Dołączył(a): piątek, 2 stycznia 2009, 17:25

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » czwartek, 7 października 2021, 05:04

Skorygowana mądrość ludowa głosi: "Nie to ładne co je ładne, a co się sprzedaje" ;o) . Ja tam Wildcata czy GeeBee też bym nie kupił. KORA MODELS produkuje dziesiątki modeli, które w Polsce sprzedają się na sztuki. Natomiast na Litwie, Łotwie , w Estonii, a nawet Szwajcarii - proszę bardzo.
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » sobota, 9 października 2021, 20:44

Manipulacje przy dolnym skrzydle
Obrazek

Manipulacje przy przedniej osłonie silnika
Obrazek
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.

Re: Polikarpow I-16 typ10 "Super Mosca"/ Hasegawa (00926)/ 1

Postprzez dymuwa » czwartek, 14 października 2021, 20:10

Coś tam pogrzebałem przy wnętrzu, wyciąłem otwory w kadłubie - okienka, chwyty do rąk, drzwiczki
Obrazek

No i tyle widać w kabinie I-16 bez podświetlenia
Obrazek
Avatar użytkownika
dymuwa

Posty: 346
Dołączył(a): piątek, 25 maja 2012, 14:10
Lokalizacja: Rogoźno Wlkp.
