PZL 37B Łoś Mirage Hobby 1/48

Budujesz model, chcesz przedstawić relację z postępów w pracy, zastanawiasz się jak coś zrobić - to miejsce dla Ciebie.

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez tankmania » piątek, 14 września 2012, 12:12

GEM napisał(a):Bardzo ciekawie się zaczyna.
Do zrobienia blachy falistej można zrobić taki myk.
Na kawałku sklejki, deseczki, itp. przyklej sobie kawałki prętów, drucików tak aby powstała taka nazwijmy to gęsta drabinka. To powinno być przyklejane tak aby odległość pomiędzy tymi prętami była równa ich średnicy. W ten sposób powstanie coś w rodzaju matrycy. Średnica prętów jest uzależniona od tego, jaką wysokość tej pofalowanej blachy chcesz uzyskać. Następnie do tej matrycy przykładasz pasek blachy aluminiowej, np. takiej od kwiatów, i końcówką wykałaczki, paznokciem czym tam chcesz wciskasz tą blachę pomiędzy pręciki. Rowek po rowku. Jest to trochę pracochłonne ale wykonalne. Jeśli zrobisz sobie dwie takie same matryce, to po wstępnym wciśnięciu blachy w rowki, przykładasz od góry drugą, lekko to ściskasz, np. w małym imadełku i wtedy pofalowanie powinno wyjść ładne równe.
Sposób może skomplikowany ale wykonalny w domowych warunkach.


Robiłem tak, ale zrobiłem dwie takie matryce jak napisałeś niżej i ściskałem między nimi blaszkę. Wtedy idzie jak w fabryce na taśmowej produkcji.

Można też między matryce wkładać polistyren 0,3 i po ściśnięciu zanurzyć na chwilę we wrzątku. Wtedy zapamieta kształt i masz plastikowe jeżeli takie wolisz.
tankmania

Posty: 1074
Dołączył(a): czwartek, 22 października 2009, 03:53

Reklama

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez piotr dmitruk » piątek, 14 września 2012, 12:48

Znakomicie!
Zasiadam w pierwszym rzędzie i nakładam okulary 3D.
Pozdrawiam
Piotrek
MOJE PORTFOLIO ARCHIWUM X- W moich galeriach wskazana jest rozsądna krytyka modeli.
Avatar użytkownika
piotr dmitruk

Mistrz Osobliwości

Posty: 10423
Dołączył(a): środa, 19 września 2007, 18:18
Lokalizacja: Rzeszów

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez spiton » piątek, 14 września 2012, 14:02

jambus i Łoś !!
Sprawiłeś nam dużą radość. Bo o tym, ze efekt końcowy będzie wyśmienity to wiem.
Bardzo mi się podobają korekty geometrii tego modelu. Teraz to będzie ŁOŚ !!
Avatar użytkownika
spiton

Posty: 11473
Dołączył(a): czwartek, 29 listopada 2007, 00:21
Lokalizacja: Kościelisko

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez Mikołaj » niedziela, 16 września 2012, 18:46

Piękna sprawa z poprawą kadłuba przy stanowisku strzelca, tylko rośnie apetyt na dalszy ciąg.
A swoją drogą, aż dziwne że nikt nie wydał takiej części jako żywicznej korekty. Model Łosia ma już swoje lata i wady , ale chyba każdy chciałby go mieć w swojej kolekcji, jak najlepiej wykonany, więc byłby zbyt.
Mikołaj

Posty: 419
Dołączył(a): sobota, 30 sierpnia 2008, 20:46
Lokalizacja: Łódź

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez jambus » niedziela, 16 września 2012, 19:57

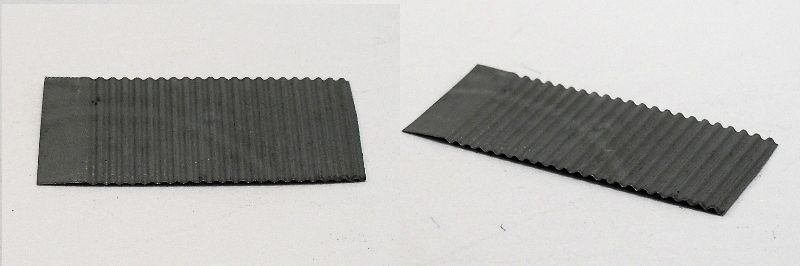

Dzięki radom Kolegów z forum udało mi się wykonać szablon do "produkcji" blachy falistej, nieco czasu musiałem na to poświęcić, za to teraz w ciągu kilku sekund uzyskuję takie coś. :lol:
Obrazek

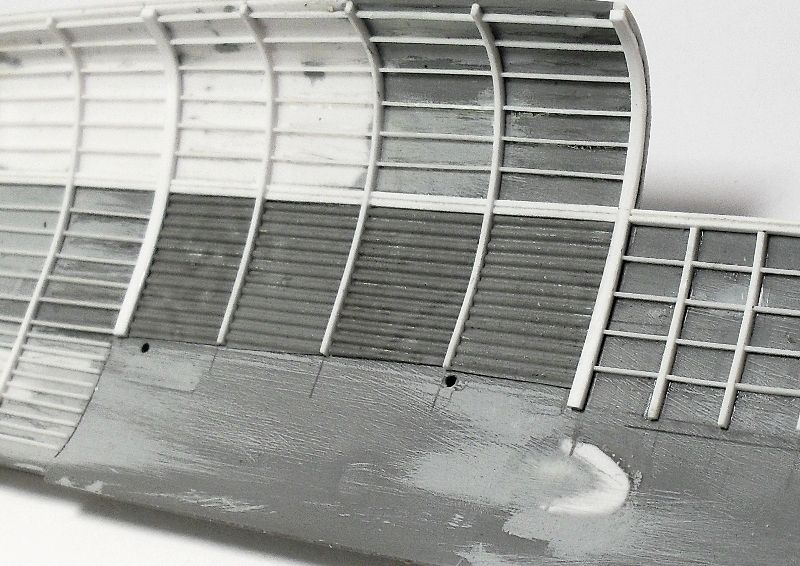

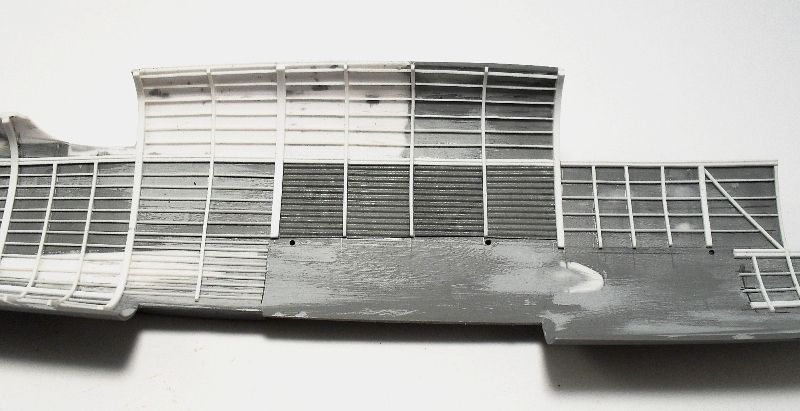

A tak będzie to wyglądało w modelu.
Obrazek
Obrazek
Obrazek

Teraz to samo muszę powtórzyć na drugiej połówce kadłuba. Mam nadzieję, że pójdzie mi znacznie szybciej niż z pierwszą. :roll:
Pozdrawiam Jarek.
Avatar użytkownika
jambus

Posty: 228
Dołączył(a): niedziela, 21 czerwca 2009, 17:23

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez Kuba P. » niedziela, 16 września 2012, 19:58

:mrgreen: no pieknie, powodzenia dalej!
Avatar użytkownika
Kuba P.

Posty: 9398
Dołączył(a): sobota, 10 listopada 2007, 23:07
Lokalizacja: Warszawa/Wodzisław Śl.

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez Daniel-Martola » niedziela, 16 września 2012, 20:45

Będzie latał? :shock:

pozdrawiam
Obrazek
Avatar użytkownika
Daniel-Martola

Posty: 1225
Dołączył(a): wtorek, 11 grudnia 2007, 22:03
Lokalizacja: Warszawa

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez xmald » niedziela, 16 września 2012, 20:50

Oglądając to, co robisz z modelami można się nabawić tylko kompleksów... a ja Ci jakieś śmieszne odciskanie pow. blachy falistej radziłem a Ty fabrykę zrobiłeś. Rewelacja!
Avatar użytkownika
xmald

100-lecie Niepodległości

Posty: 1847
Dołączył(a): niedziela, 6 listopada 2011, 08:33

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez hacz » niedziela, 16 września 2012, 20:53

A ja jak się tak patrze to zastanawiam nad jednym, co z tego będzie widać jak połączysz połówki kadłuba :?: :-|
Avatar użytkownika
hacz

BoB 3 miejsce

Posty: 1416
Dołączył(a): niedziela, 22 marca 2009, 18:32
Lokalizacja: Kraśnik

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez jambus » niedziela, 16 września 2012, 21:19

Daniel-Martola napisał(a):Będzie latał?

Jeżeli coś pójdzie nie tak, to z pewnością - przynajmniej raz. :mrgreen:

xmald napisał(a): a Ty fabrykę zrobiłeś

E tam, zaraz fabrykę, prosty szablon ułatwiający pracę.

hacz napisał(a):A ja jak się tak patrze to zastanawiam nad jednym, co z tego będzie widać jak połączysz połówki kadłuba

Na zdjęciach zapewne niewiele, ale w realu po "zainstalowaniu oka" w odpowiednim miejscu widać będzie prawie wszystko. :P
Pozdrawiam Jarek.
Avatar użytkownika
jambus

Posty: 228
Dołączył(a): niedziela, 21 czerwca 2009, 17:23

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez tankmania » niedziela, 16 września 2012, 21:41

hacz napisał(a):A ja jak się tak patrze to zastanawiam nad jednym, co z tego będzie widać jak połączysz połówki kadłuba :?: :-|


Czasami gonienie zajączka jest fajniejsze od złapania go.
tankmania

Posty: 1074
Dołączył(a): czwartek, 22 października 2009, 03:53

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez Wojciech Perkowski » poniedziałek, 17 września 2012, 10:59

jambus napisał(a):.....A tak będzie to wyglądało w modelu.
Obrazek
.......


Liczba "falek" się zgadza :!:
Wojtek
Wojciech Perkowski

Posty: 734
Dołączył(a): sobota, 13 października 2007, 13:07
Lokalizacja: okolice Białegostoku

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez piotr dmitruk » poniedziałek, 17 września 2012, 11:36

A mógłbyś zaprezentować, jak w Twoim wykonaniu wygląda ten szablon?
Pozdrawiam
Piotrek
MOJE PORTFOLIO ARCHIWUM X- W moich galeriach wskazana jest rozsądna krytyka modeli.
Avatar użytkownika
piotr dmitruk

Mistrz Osobliwości

Posty: 10423
Dołączył(a): środa, 19 września 2007, 18:18
Lokalizacja: Rzeszów

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez jambus » poniedziałek, 17 września 2012, 20:07

Wojciech Perkowski napisał(a):Liczba "falek" się zgadza

Akurat to jest czysty przypadek, przed zrobieniem szablonu nie liczyłem "falek" i wyszło mi tak niechcący. :mrgreen:

piotr dmitruk napisał(a):A mógłbyś zaprezentować, jak w Twoim wykonaniu wygląda ten szablon?

A proszę bardzo, ponieważ uważam, że najprostsze sposoby są najskuteczniejsze więc mój szablon jest właśnie taki.

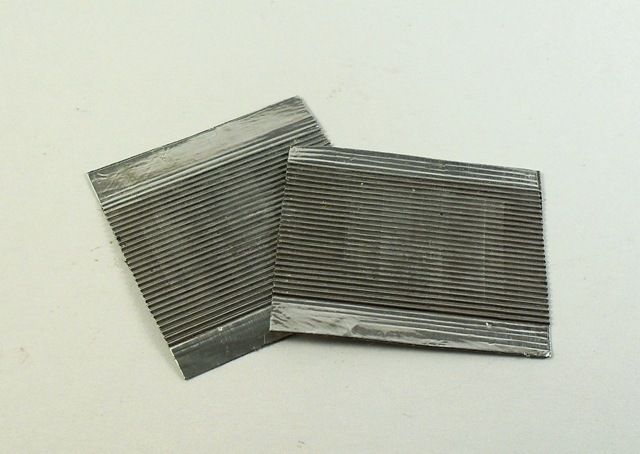

Kilkadziesiąt pręcików z drutu miedzianego przyklejonych do samoprzylepnej taśmy aluminiowej oklejonych od góry drugim kawałkiem takiejj samej taśmy (oczywiście należało zrobić dwa takie szablony) i to wszystko.
Obrazek

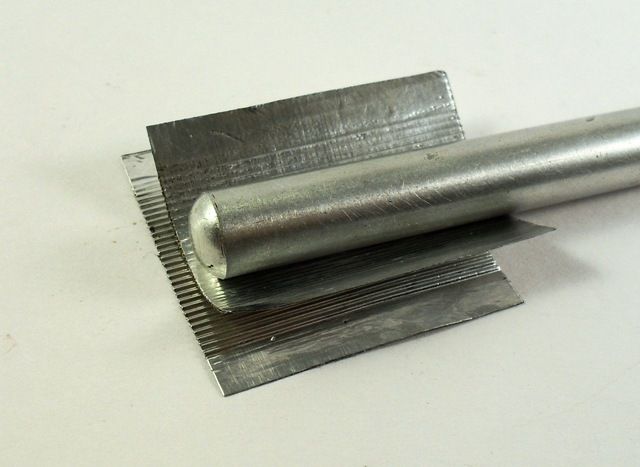

Do wytłaczania używam najpierw aluminiowego walca, a potem kawałka plastikowej płytki.
Obrazek
Pozdrawiam Jarek.
Avatar użytkownika
jambus

Posty: 228
Dołączył(a): niedziela, 21 czerwca 2009, 17:23

Re: PZL 37B Łoś Mirage Hobby 1/48

Postprzez Arcturus » wtorek, 18 września 2012, 08:26

No i pomysł na początek biznesu modelarskiego już masz :) Gratuluję świetnej roboty, lubię takie zabawy w detalowanie wnętrza. Mój Łoś od 10 lat leży zdesekrowany w pudle i raczej nie doczeka się finału, najwyżej drugi od podstaw powstanie.
Avatar użytkownika
Arcturus

100-lecie Niepodległości

Posty: 2092
Dołączył(a): wtorek, 28 września 2010, 19:07
Lokalizacja: Chrobacya
