[Bristol Fighter] 1:48 Roden polski 20.24

Postprzez potez » wtorek, 23 grudnia 2008, 13:30

Witam,
po walce z photobucketem, ktory wczoraj i dzisiaj wyraźnie zgłupiał przedstawiam plony napadu pracowitości z weekendu:
Model Roden z silnikiem Sunbeam Arab, do tego blacha Part, Silnik Hispano-Suiza Karaya.

Poźniej dodam na podstawie czego robię - literaturę

Efekty:

Ponieważ zdecydowałem się na pełna pornografię otwieram silnik i kabinę pilota to zacząłem tradycyjnie od sklejenia okapotowania silnika:

Obrazek

Póżniej wziąłem do ręki proxxonka i zacząłem pocieniać, ale jak pokazał PrzemoL w swoim poście nie jest to łatwe, więc poszedłem na łatwiznę ;o) :

Obrazek

A tak to wygląda sklejone "na taśmę":

Obrazek

c.d.n. ale już poświętach, jutro rano wyjazd a tu jeszce tyle do zrobienia... :(
Ostatnio edytowano sobota, 9 grudnia 2017, 19:20 przez potez, łącznie edytowano 1 raz
tak, jestem #ponurymodelaż
Avatar użytkownika
potez

Posty: 4119
Dołączył(a): środa, 28 listopada 2007, 11:24
Lokalizacja: Bielsko-Biała

Reklama

Re: [Bristol Fighter] 1:48 Roden polski 20.24

Postprzez iras67 » wtorek, 23 grudnia 2008, 16:15

Czy przewidujesz wstawić to charakterystyczne "polskie" sklejkowe wzmocnienie kabiny...
edit. malowanie z Bitwy Warszawskej :-/ szybciej piszę niż myślę :mrgreen:
Przy okazji zapytam czy masz jakieś materiały z osłonami do silnika tzn. wewnętrzna konstrukcja :?:
Pozdrawiam Ireneusz Targoń
http://iras67modele.blogspot.com/
Avatar użytkownika
iras67

Posty: 2496
Dołączył(a): środa, 19 marca 2008, 00:55
Lokalizacja: Dębica

Re: [Bristol Fighter] 1:48 Roden polski 20.24

Postprzez potez » wtorek, 23 grudnia 2008, 20:09

Co do wewnętrznej struktury osłon, to jeszcze nie wiem czy mam :-/ tzn. muszę przekopać materiały. Może coś znajdę w trakcie świąt...
tak, jestem #ponurymodelaż
Avatar użytkownika
potez

Posty: 4119
Dołączył(a): środa, 28 listopada 2007, 11:24
Lokalizacja: Bielsko-Biała

Re: [Bristol Fighter] 1:48 Roden polski 20.24

Postprzez potez » piątek, 26 grudnia 2008, 18:30

Jeśli chodzi o materiały to mamy 3 pozycje kanoniczne:

Obrazek

Obrazek

Obrazek

i jedna bez której nie sposób zbudować polskiego Bristola:
Obrazek

Polski Bristol został zbudowany na podstawie konstrukcji uniwersalnej tj. można było montować silnik Arab lub Hispano-Suiza. Różnica była w okapotowaniu - minimalnie inne otwory chłodzące - HS miał ich więceja czy FB z Arabem miał linki pomiędzy podwoziem a rama silnika, polskie F2B z HS mialy . Ponieważ nie jest to jednak nigdzie sensownie rozrysowane, postaram się więc wrzucić rysunki własnej produkcji. Muszę tylko jeszcze je trochę dopracować sie ( i poduczyć się Corela), mam nadzieję że uda mi się je sklockać. Na razie muszę wrócić do domu po swiętach, ale ponieważ do końca nastepnego tygodnia mam urlop to jeśli nie połamię sie na nartach powinienem dać radę :P
pozdrawiam
Ostatnio edytowano sobota, 9 grudnia 2017, 19:20 przez potez, łącznie edytowano 1 raz
tak, jestem #ponurymodelaż
Avatar użytkownika
potez

Posty: 4119
Dołączył(a): środa, 28 listopada 2007, 11:24
Lokalizacja: Bielsko-Biała

Re: [Bristol Fighter] 1:48 Roden polski 20.24

Postprzez Darek Trzeciak » sobota, 10 stycznia 2009, 22:25

potez napisał(a):Póżniej wziąłem do ręki proxxonka i zacząłem pocieniać, ale jak pokazał PrzemoL w swoim poście nie jest to łatwe, więc poszedłem na łatwiznę ;o) :

Obrazek

Genialny pomysł :D Chętnie będę podpatrywał może coś za pozwoleniem wykorzystam w swoim Bristolu.
Pozdrawiam Darek
"Doświadczenie powiększa naszą mądrość, nie zmniejsza jednak naszej głupoty." - Josh Billings
Avatar użytkownika
Darek Trzeciak

Posty: 2212
Dołączył(a): piątek, 21 września 2007, 22:23
Lokalizacja: EPWA

Re: [Bristol Fighter] 1:48 Roden polski 20.24

Postprzez potez » niedziela, 28 marca 2010, 21:15

No to po baardzo długiej przerwie wracamy do tego co sam rozkręciłem - czyli mini-projekt Bristol.
W tak zwanym międzyczasie wykonałem analizy materiałów i zrobiłem sobie plany tego ptaszka. Trochę to nie takie proste się okazało jak myślałem, ale o tym więcej jak dojdziemy do budowy przedziału silnikowego. czyli za jakiś miesiąc albo dwa. Na razie plony weekendu:

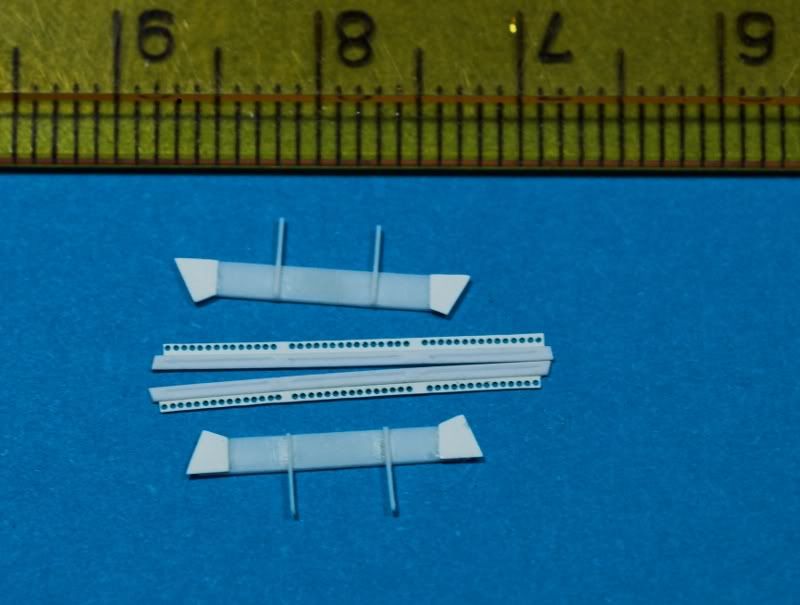

Blaszki z Parta nadają się w mojej koncepcji wykonania tego modelu niestety tylko do tego , by kogoś nimi obdarować. Po tym jak odciąłem kokpit i zrobiłem go z plastiku 0,25 mm to cała struktura wnętrza jest do zbudowania od zera. Dawno, dawno temu zrobiłem "patyki" z których zbudowana jest struktura nośna kadłuba, a teraz dorobiłem do kabiny strzelca półki do mocowania magazynków i listwy z prowadnicami po których przesuwany jest stołek obserwatora:
Obrazek
Tak to wygląda po zamontowaniu na sucho w burcie kadłuba:
Obrazek

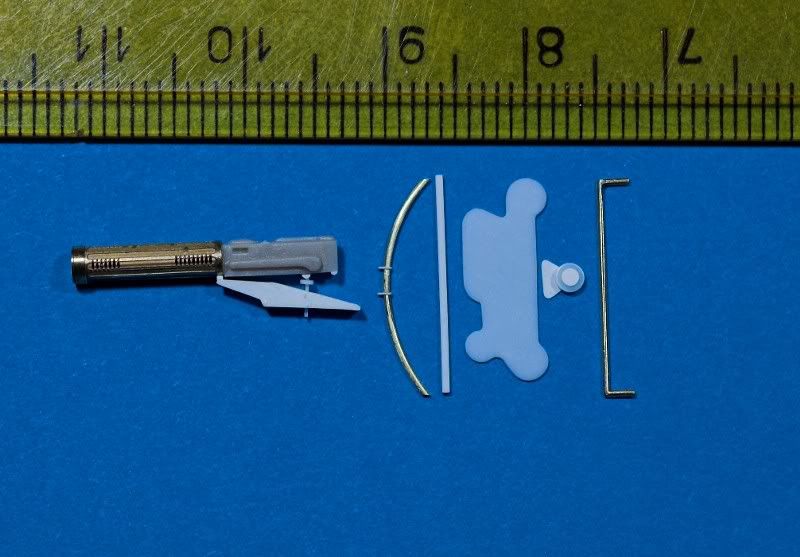

Potem zacząłem robić wyposażenie kabiny pilota, widać poprzeczki struktury nośnej w obrębie kabiny, pałąk do którego mocowane jest łoże karabinu i sam karabin z regulacją. Łoże jest nitowane, ale nie widać tego na zdjęciu, mam nadzieję, że farba to wyciągnie ;o) Komora zamkowa karabinu z Parta jest za niska na wysokość i użyłem elementu z modelu - bardzo dobry wymiarowo karabin dał Roden. Tablicę przyrządów i zawór rozdzielający systemu paliwowego mamy na samym dole. Do wykonania zegarów użyję blaszki Edka z zegarami z I wojny światowej.
