Ar 234 B-2/N celownik

[Rayl]

Witam,
Mam pytanie do specjalistów od odrzutowców z II Wojny Światowej =). Chodzi mi o celownik jaki był stosowany w nocnej wersji Ar 234. Przeglądając zdjęcia nie natrafiłem na żadne ukazujące ten element. Moje pytanie brzmi: czy na nocnych "234" stosowano zmodyfikowany celownik "wsteczny" czy też użyto klasycznego typowego dla samolotów strzelających do przodu =) - np. Revi 16?

Pozdrawiam,
Paweł

[lukaszlaskowski]

Interesujący mnie wątek i taka posucha... Szkoda, ale może się jeszcz ktoś odezwie. W końcu ktoś kiedyś chyba Nachtilgalla robił. I co, bez celownika? Podpuśćmy experten: CO? NIE WIECIE NAPEWNO? Może zadziała...
A teraz na poważnie: wydaje mi się,żew ar234b/n stosowano celownik lunetowy. Gzieś mam rysunek kokpitu z takowym. Wieczorem znajdę i załączę obrazek (muszę przypomnieć sobie hasło do fotosika, albo założyć kolejny raz nowe...). Nie mam niestety żadnego zdjęcia kokpitu Nachtigalla. W ogóle mam tylko jedno zdjęcie, samego przodu...
Dołączam się więc do prośby kolegi: poradźcie, jai był w skowronku celownik. Może macie jakieś jego zdjęcia? Podzielicie się?
Pozdrawiam, Łukasz

[dp]

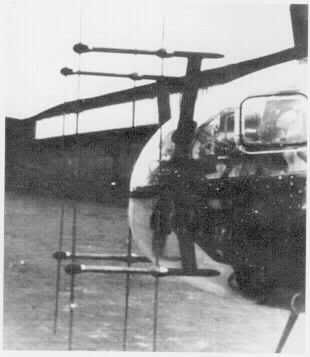

Czy to coś wyjaśnia:


Uploaded with ImageShack.us

[MIRO]

Majęc 5 zdjęć na krzyż nie domagaj się tego, które akurat będzie pasowało do Twojej fantazji.

[Bond]

Panowie analitycy wyrobów Arado flugzeugwerke
Otóż w klasycznej wersji Ar-234 B-2, jedynym celownikiem był celownik Lotfe bombervisier i jak sama nazwa wskazuje służył do celowania punktów zrzutu bomb. lub bomby. Jeśli chodzi o wersję Ar-234 B-/N to celownika raczej się nie dopatrzyłem, ta wersja w odróżnieniu od wariantu B-2 posiadała tzw Magirusbombe czyli zasobnik z dwoma działkami 20mm MG-151.

Tu w wersji a la wizja artysty Luftwafe 46 w opcji B-2 ale właśnie z Magirus bombe jak również z pociskami rakiteowymi Ruhrstahl X-4/Kramer X-4


źródło-http://www.sas1946.com

A peryskop, który nie do końca był celownikiem służył do oglądu martwej stefy dla pilota jaką było ok. 180 stopni w linii prostopadłej do osi podłużnej kadłuba od ramy szklenia kabiny pilota.

kokpit i widoczne : peryskop na górze (wizjer przypomina latarkę) i Lotfe pod wolantem:

źródło-http://www.clubhyper.com

Pytanie brzmi: - Czy peryskop służył czy też mógł służyć do celowania z działek 20mm MG-151?
Wydaje mi się, że bardziej prawdopodobne byłoby umieszczenie klasycznego celownika Revi C12/C N nad środkowym panelem.

Katalog celowników poniżej w linku:
http://www.cockpitinstrumente.de/instrumente/katalog/revi/revi.htm

[kugelblitz]

Gdzieś się doczytałem że dla nowszych wersji nocnych opartych na C i następnych planowany był EZ 42, więc może i nocny B był niego wyposażony.

Wydaje mi się że trudno będzie znaleźć jednioznaczne informacje jak było naprawdę, ale osobiście sadzę że jakiś celownik typowo mysliwski musiał być : albo Revi16 albo EZ 42.
