"Heavy duty" , IŁ-1 , Fly 1:72.

Właśnie skończyłeś model, chciałbyś go zaprezentować - poddaj go tutaj surowej krytyce Użytkowników.

"Heavy duty" , IŁ-1 , Fly 1:72.

Postprzez Flyzloty » niedziela, 20 września 2020, 17:11

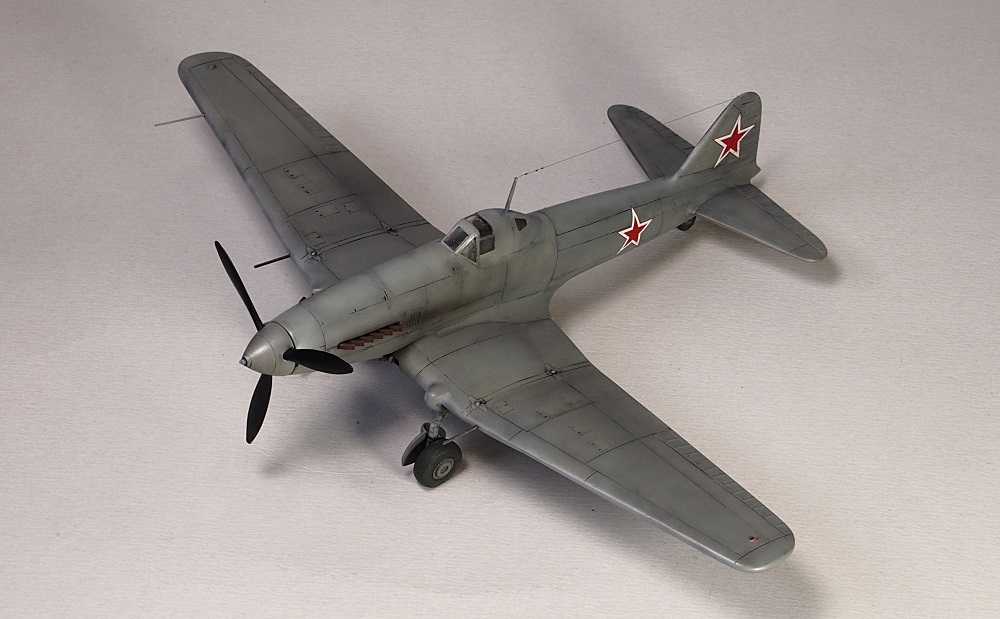

Moja przeróbka IŁ-10 na prototyp myśliwca IŁ-1.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Obrazek
Avatar użytkownika
Flyzloty

100-lecie Niepodległości

Posty: 1111
Dołączył(a): sobota, 25 lutego 2012, 01:13
Lokalizacja: Kraków

Reklama

modele polskich samolotów

Re: "Heavy duty" , IŁ-1 , Fly 1:72.

Postprzez obłok » niedziela, 20 września 2020, 23:16

Prototyp Iljuszyn IŁ-1 w trakcie prób fabrycznych w maju 1944 r. Pilot testowy: Władimir Konstantinowicz Kokkinaki.
Myśliwska wersja szturmowego IŁa-2 przeznaczona do zwalczania niemieckich bombowców czyli IŁ-2I (istriebitiel) nie była w stanie aktywnie walczyć z szybkimi bombowcami i myśliwcami wroga. W tym celu na przełomie 1942/43 roku zaprojektowano jednomiejscowy myśliwiec opancerzony IŁ-1 do operowania na niskich i średnich wysokościach o szacowanej maksymalnej prędkości lotu około 600 km/h i cechach manewrowych, które miały umożliwić walkę nawet z najnowszymi myśliwcami wroga Bf-109 G-2 i FW-190 A-4.
Myśliwiec IŁ-1 został zaprojektowany w oparciu o nowy, chłodzony cieczą silnik AM-42 o mocy startowej 1471 kW (2000 KM), opracowany w Biurze Projektowym A.A. Mikulina. Silnik ten od maja 1943 r. testowano na eksperymentalnym samolocie bombowo-szturmowym IŁ-2 AM-42. Podobnie jak w IŁ-2I, pilot, silnik, układy chłodzenia i smarowania silnika oraz zbiorniki paliwa musiały być chronione pancerzem zabezpieczającym je przed zniszczeniem bronią obronną niemieckich bombowców.
S.W. Iljuszyn nie był entuzjastą koncepcji myśliwca opancerzonego, dlatego projekt IŁ-1 został opracowany nie tylko dla zapewnienia określonych danych technicznych myśliwca, ale także możliwości jego wykorzystania w przyszłości jako szybkiego i zwrotnego samolotu szturmowego - późniejszego IŁ-10.
Przy projektowaniu myśliwca IŁ-1 głównym zadaniem było zapewnienie jak najwyższej aerodynamicznej perfekcji samolotu. Osiągnięto to dzięki zastosowaniu na IŁ-1 nowego skrzydła ze zwiększonym obciążeniem powierzchni płata w porównaniu z IŁ-2I i odpowiednio mniejszą jego powierzchnią. Główną uwagę zwrócono na poprawę kształtu pancernego kadłuba bez nadmiernego komplikowania technologii jego wykonania. Osiągnięto to dzięki nowemu rozmieszczeniu chłodnic wody i oleju w układach chłodzenia i smarowania silnika, które zostały w całości umieszczone w pancernym kadłubie za przednim dźwigarem sekcji środkowej płata. Dla IŁ-1 opracowano oryginalny system chowania podwozia głównego samolotu - do tyłu z obracaniem kół podczas chowania o 86 stopni, co pozwoliło znacznie zmniejszyć opór środkowej części płata i opór owiewek podwozia w porównaniu do IŁ-2I. Tylne koło również było chowane. Dmuchanie modeli IŁ-1 w tunelach aerodynamicznych CAGI potwierdziło wysoką aerodynamiczną doskonałość nowego samolotu: jego opór przy maksymalnej prędkości był około 1,3 razy mniejszy niż w przypadku IŁ-2I. Myśliwiec IŁ-1 miał metalowe skrzydło i ogon oraz drewnianą część ogonową kadłuba. Jego uzbrojenie składało się z dwóch działek WJa kal. 23 mm, zamontowanych w skrzydłach poza strefą obrotu śmigła, na specjalnych stalowych mocowaniach. Każda broń posiadała 150 sztuk amunicji.
Aby chronić ogon samolotu przed atakami myśliwców wroga, w tylnej części kadłuba zainstalowano kasetę, w której umieszczono 10 granatów lotniczych AG-2. Po zrzuceniu granaty te najpierw spadły na spadochronie, a następnie eksplodowały, uderzając w atakujący samolot wroga. Myśliwiec IŁ-1 nie posiadał uzbrojenia bombowego, ale w razie potrzeby mógł unieść 200 kg bomb na zewnętrznych zamkach.
19 maja 1944 roku pilot testowy W.K. Kokkinaki wykonał pierwszy lot myśliwcem IŁ-1. Podczas fabrycznych prób w locie na samolocie IŁ-1 o masie 5320 kg, osiągnięto maksymalną prędkość lotu poziomego 580 km/h na wysokości 3260 m. Pod względem charakterystyk prędkości w zakresie wysokości od ziemi do 4000 m opancerzony myśliwiec IŁ-1 znacznie przewyższał powszechnie używany w Luftwaffe myśliwiec FW-190 A-4 i praktycznie nie ustępował Bf-109 G-2. Według oceny W.K. Kokkinaki myśliwiec IŁ-1 wykonywał wszystkie akrobacje łagodnie i łatwo. Samolot wykonał pełny obrót w płaszczyźnie poziomej na wysokości 1000 m w 20 s, zaś myśliwiec Bf-109 G-2 w 22- 23 s.
Niestety, w połowie 1944 r. lotnictwo radzieckie posiadało już taką przewagę powietrzną nad przeciwnikiem, że zniknęła potrzeba posiadania samolotu bojowego tego typu, wobec czego IŁ-1 nie został przekazany do testów państwowych i prawdopodobnie został wykorzystany przy próbach IŁa-10.
Avatar użytkownika
obłok

Posty: 181
Dołączył(a): piątek, 27 sierpnia 2010, 19:29
