Bf 109 E-3 - Trumpeter - 1:32

[Timi]

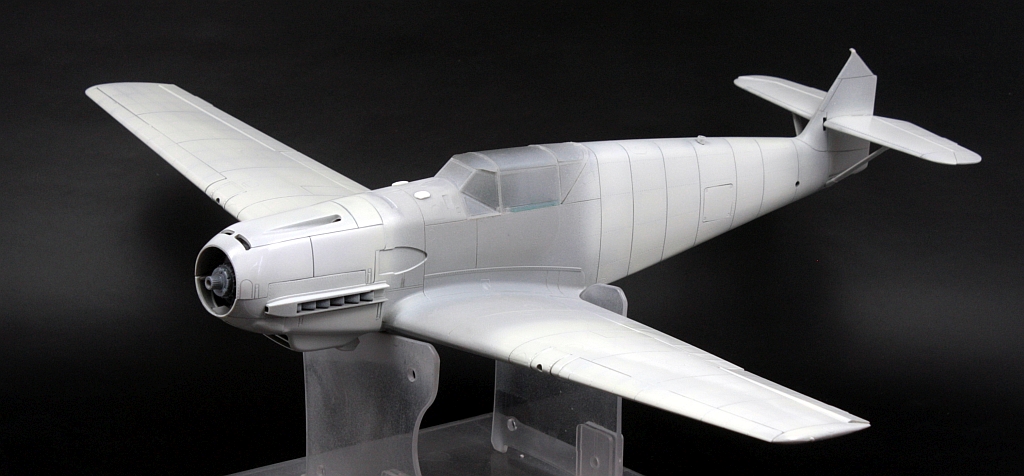

Gotowy do malunków

[net_sailor]

No nie wiem, czy na pewno jest gotowy. Trochę poszedłeś na skróty pomijając prawie wszystko, co do tej pory było powiedziane w tym wątku, a przede wszystkim zdjęcia i rysunki:



Po pierwsze, brak tych 2 podłużnych bąbelków na górze przed wiatrochronem.
Po drugie, niepotrzebnie zaszpachlowałeś dwie szczeliny wentylacyjne na górze.
Po trzecie, ten chwyt powietrza przy otworze korby rozruchowej po prawej stronie jest stanowczo za szeroki (gupi Trumpek!). Powinien być wąziutki - mniej więcej szerokości samego otworu korby.
Te małe "pryszcze" na osłonie silnika też mógłbyś dorobić. Wiem, że stać Cię na to.

Aha, Szwajcarzy nie używali dodatkowych zbiorników paliwa. W ogóle nie zakupili nawet pylonów do ich zawieszania.

Ostatnie i najważniejsze: jakie malowanie wybrałeś?

[Timi]

Widze że nie da rady iść na skróty.
Bąbelki i pryszcze jakoś dorobię. Natnę też nowe linie. Chwytu nie zmienię, ale faktycznie trumpeter się zagalopował, ale to nie tylko tutaj.
Pylon zdemontowany i zaszpachlowany.
Malowanie to co w pudle czyli J-371, maski już wyciąłem

[net_sailor]

Ale mam nadzieję, że nie wziąłeś za wzór Trumpkowych fantazji? Generalnie w kalkomanii wszystko jest źle: nieprawidłowe proporcje krzyży czy kompletnie bzdurne pasy na usterzeniu poziomym, których tam wcale nie było. Zobacz jak wygląda oryginał:
http://www.asisbiz.com/il2/Bf-109E/SAF/ ... 944-01.jpg
...i prawidłowo oznakowany model (choć do tego, czy czerwone pola pod kadłubowymi krzyżami łączyły się na spodzie mam poważne wątpliwości - według mnie raczej nie):
http://www.hyperscale.com/galleries/200 ... e3lk_1.htm

Tutaj wstawiłem prawidłowe wymiary (dane w milimetrach rzeczywistych):
https://plus.google.com/u/0/10121387827 ... 6812086818

https://plus.google.com/u/0/10121387827 ... 6812086818

Szerokości niestandardowych pasów podam później.

Jeszcze taki szczegół, J-371 na tym etapie miał zaślepioną wnękę kółka ogonowego (wygląda to jak przykręcony kawałek blachy naokoło otworu):
http://4.bp.blogspot.com/-eTJx03FFsxQ/T ... l+copy.jpg

[net_sailor]

Szerokości niestandardowych pasów podam później.

Myślałem, że te wymiary pasów będę miał podane wprost. Jednak sam musiałem dokonać pomiarów i wychodzi na to, że szerokość pasów była bardzo zbliżona do szerokości belek skrzydłowych krzyży, tj. w zakresie 285-300 mm (bliżej tej wyższej wartości).

[Timi]

Maski zrobiłem na podstawie kalkomanii i tak już zostanie, nie będę od nowa rysował i ciął, bo nie skończe tego modelu. Usterzenie maznąłem na biało ale to się zamaluje.
Dorobiłem te bąbelki i naciąłem mniej więcej linie podziały na osłonie silnika.
Oderwałem pylon pod zbiornik i zaszpachlowałem miejsce po nim.
Model pomalowałem off white od Gunze jednak był za bardzo off a za mało white więc dzisiaj prysnąłem jeszcze białym.



jutro może czerwony

[net_sailor]

OK. Nie będę naciskał bo widzę, że po prostu chcesz go skończyć. Z tymi krzyżami to w sumie prosta sprawa jest bo można je zrobić nawet ze zwykłego kawałka taśmy odpowiednio dociętego na długość i szerokość. Żadnych specjalnych masek nie trzeba wycinać. Na końcówkach usterzenia poziomego zostaw tylko białe sierpy (góra i dół). Pamiętaj też, że czerwone pola pod kadłubowym krzyżem łączyły się tylko na górze, a na dole kończyły się na granicy z RLM 65. Góra, kołpak i śmigło RLM 70.
Obojętnie jaką pójdziesz drogą i tak będę kibicował. Powodzenia

[Jarek Gurgul]

Ciekawie wygląda ten "szwajcar", chociaż fajnie by było zobaczyć więcej fotek.

jutro może czerwony

Czerwony już jest?

Jarek

[Timi]

Wiem że nie ma sierpów na stateczniku do spodu, zapomniałem i tak być musi.

[posejdon]

Wiem że nie ma sierpów na stateczniku do spodu, zapomniałem i tak być musi.

Nic nie musi. Przecież możesz domalować. Spód bardzo fajnie wymęczony ale biały i czerwony jakieś takie świeższe.
